No linealidad en articulación en barra "Diagrama del andamio"
Característica del producto

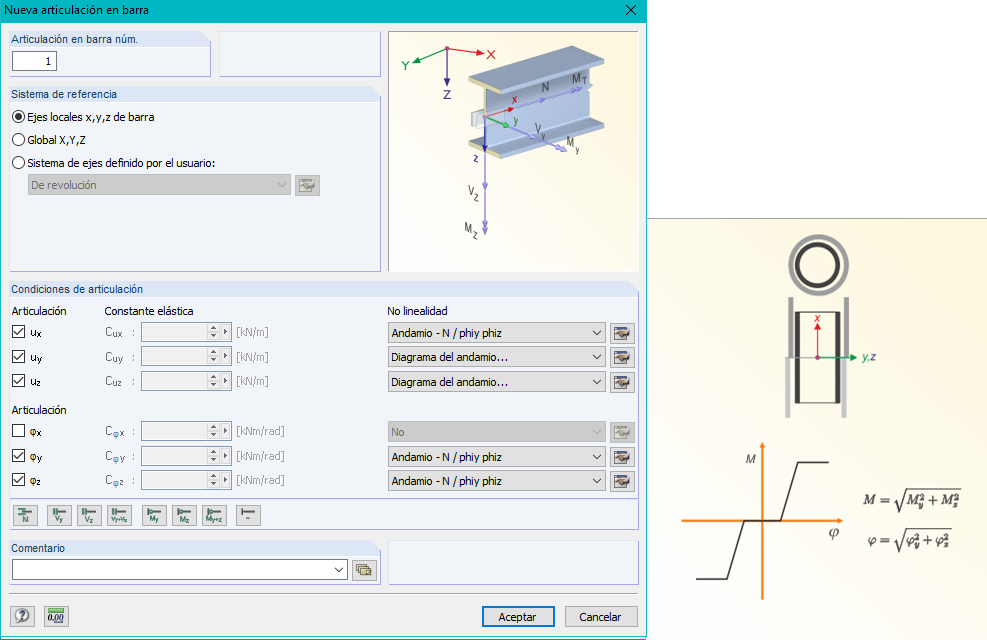

Las no linealidades en articulaciones en barras "Andamio - N / phiy phiz" y "Diagrama del andamio" permiten la simulación mecánica de una unión de tubo con un cabo interior entre dos elementos de barra.
El modelo equivalente transfiere el momento flector por medio del tubo exterior con presión y después de un cierre positivo adicional por medio del cabo interior dependiendo del estado de compresión en el extremo de la barra.
Palabras clave
Articulación en barra No lineal Andamio Unión de tubos
