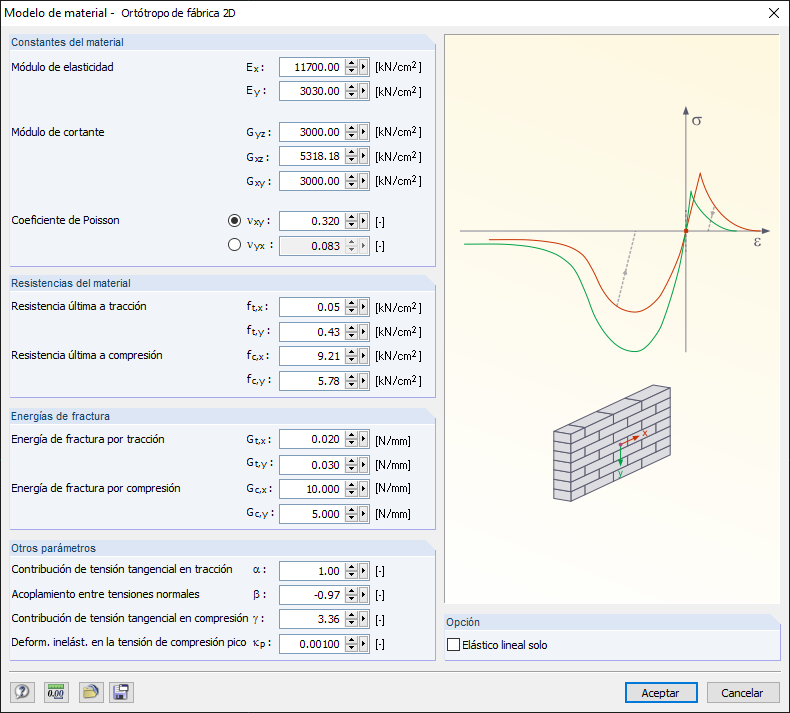

Modelo de material ortótropo de fábrica 2D
Característica del producto
El modelo de material ortótropo de fábrica 2D es un modelo elastoplástico que además permite el ablandamiento del material, que puede ser diferente en la dirección local x e y de una superficie. El modelo de material es adecuado para muros de fábrica (no reforzados) con cargas en el plano.
El tensor de deformación total 𝜺 se divide aditivamente en las partes elásticas e inelásticas 𝜺 = 𝜺el + 𝜺p. Se supone que el daño se debe a un grieta si el material permanece intacto incluso después del daño.
Para usar el modelo de material fábrica 2D, se requiere el módulo adicional RF-MAT NL.
Palabras clave
Fábrica Ortótropo Elastoplástico No lineal
