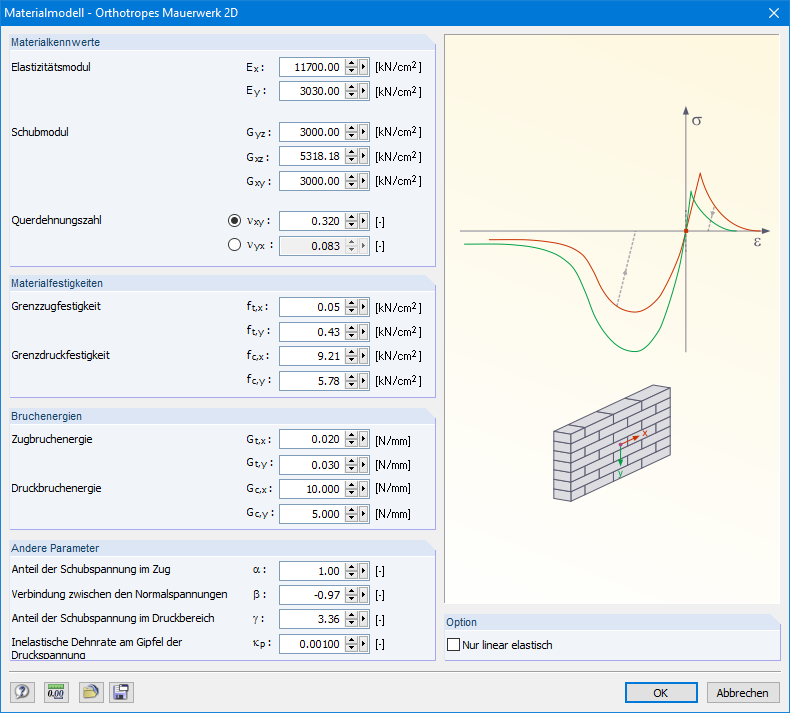

Materiálový model Ortotropní zdivo 2D
Funkce
Materiálový model Ortotropní zdivo 2D je pružnoplastický model, který navíc umožňuje změkčení materiálu, a to i v odlišné míře ve směru lokální osy x a y dané plochy. Tento materiálový model je vhodný pro (nevyztužené) zděné stěny s namáháním v rovině stěny.
Celkový tenzor přetvoření 𝜺 lze rozložit na součet pružné a nepružné složky 𝜺 = 𝜺el + 𝜺p. Předpokládá se, že poškození odpovídá vzniklým (sloučeným) trhlinám, jestliže materiál i po poškození zůstává kontinuem.
Pro použití materiálového modelu Ortotropní zdivo 2D je třeba mít k dispozici přídavný modul RF-MAT NL.
Klíčová slova
zdivo ortotropní pružnoplastický nelineární
Ke stažení
Napište komentář...
Napište komentář...
- Navštíveno 2034x
- Aktualizováno 19. dubna 2021
