Modelo de edificio | Resultados

El artículo 4.1.8.7 del Código Nacional de Construcción de Canadá (NBC) de 2020 proporciona un procedimiento claro para los métodos de análisis sísmico. El método más avanzado, el Procedimiento de análisis dinámico en el Artículo 4.1.8.12, se debe utilizar para todos los tipos de estructuras, excepto aquellas que cumplen los criterios establecidos en 4.1.8.7. El método más simplista, el Procedimiento de la fuerza estática equivalente (ESFP) en el artículo 4.1.8.11, se puede utilizar para todas las demás estructuras.

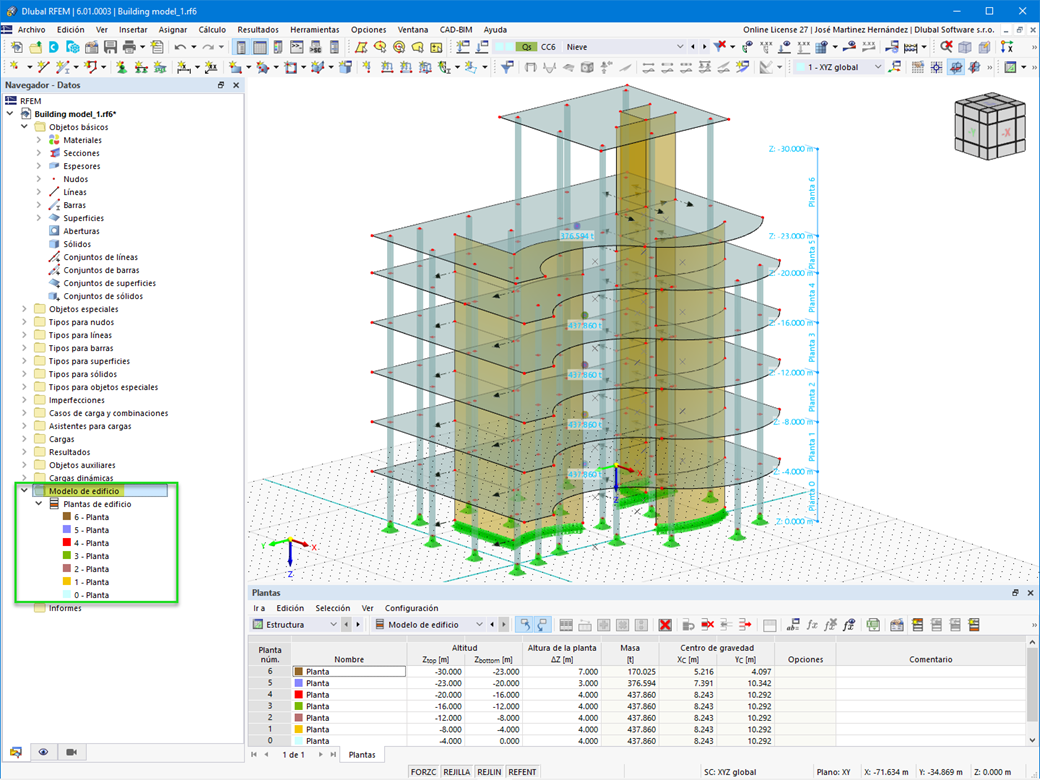

El modelo de edificio se calcula en dos fases:

• Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
• Cálculo local en 2D de las plantas individuales

Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.

Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
