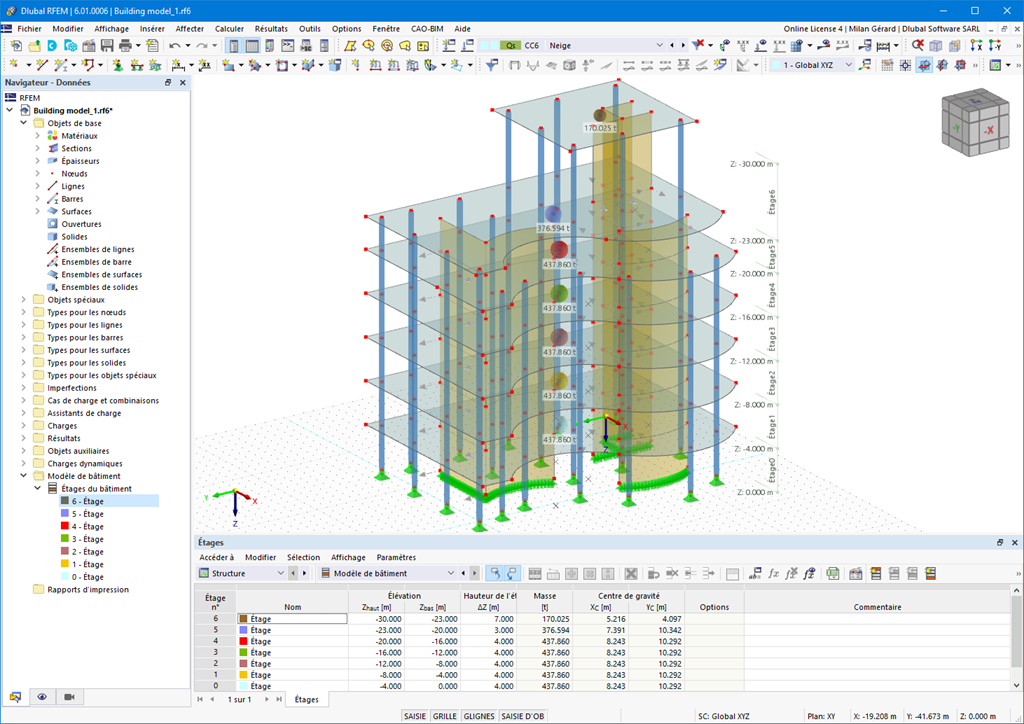

Vous pouvez afficher les résultats comme d'habitude via le navigateur Résultats. De plus, les informations propres aux différents étages sont affichées dans la boîte de dialogue du module complémentaire. Vous avez ainsi toujours une bonne vue d'ensemble.
Avez-vous des questions ?
23.05.2024
Webinaire
20.06.2024
Webinaire
Longueur: 00:00:00 min
Longueur: 00:52:59 min
Longueur: 01:00:20 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 01:07:48 min
Longueur: 00:01:55 min
Foire aux questions (FAQ)
Longueur: 00:00:55 min
Longueur: 00:00:00 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
Le paragraphe 4.1.8.7 du Code national du bâtiment (CNB) 2020 du Canada fournit une procédure claire pour effectuer des analyses sismiques. La méthode la plus avancée est la méthode d'analyse dynamique du paragraphe 4.1.8.12. Elle doit normalement être utilisée pour tous les types de structure, sauf celles qui répondent aux critères du paragraphe 4.1.8.7. La méthode la plus simple est la méthode de la force statique équivalente (ESFP) du paragraphe 4.1.8.11, qui est adéquate pour toutes les autres structures.
Dans RFEM 6, l'analyse sismique peut être effectuée à l'aide des modules complémentaires Analyse modale et Analyse du spectre de réponse. Une fois l'analyse du spectre effectuée, il est possible d'utiliser le module complémentaire Modèle de bâtiment pour afficher les actions aux étages, les déplacements entre les étages et les forces dans les voiles de cisaillement.
Modèle de bâtiment est l'un des modules complémentaires composant les solutions spéciales du logiciel RFEM 6. Cet outil est utile pour la modélisation car il facilite la création et la manipulation des étages. Le modèle de bâtiment peut être activé à partir du début du processus de modélisation.
Dans cet article, nous vous expliquons comment modéliser et calculer des structures à câbles dans RFEM 6 et RSTAB 9.
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Les voiles de cisaillement et les poutres-voiles du modèle de bâtiment sont disponibles comme objets indépendants dans les modules complémentaires de vérification. Cela permet un filtrage plus rapide des objets dans les résultats ainsi qu'une meilleure documentation dans le rapport d'impression.
Le générateur d'étage de bâtiment du module complémentaire Modèle de bâtiment permet de générer automatiquement des étages de bâtiment en fonction de la topologie du modèle.
Pour l'analyse du spectre de réponse des modèles de bâtiments, vous pouvez afficher les coefficients de sensibilité pour les directions horizontales par étage.
Ces chiffres clés permettent d'interpréter la sensibilité aux effets de stabilité.
