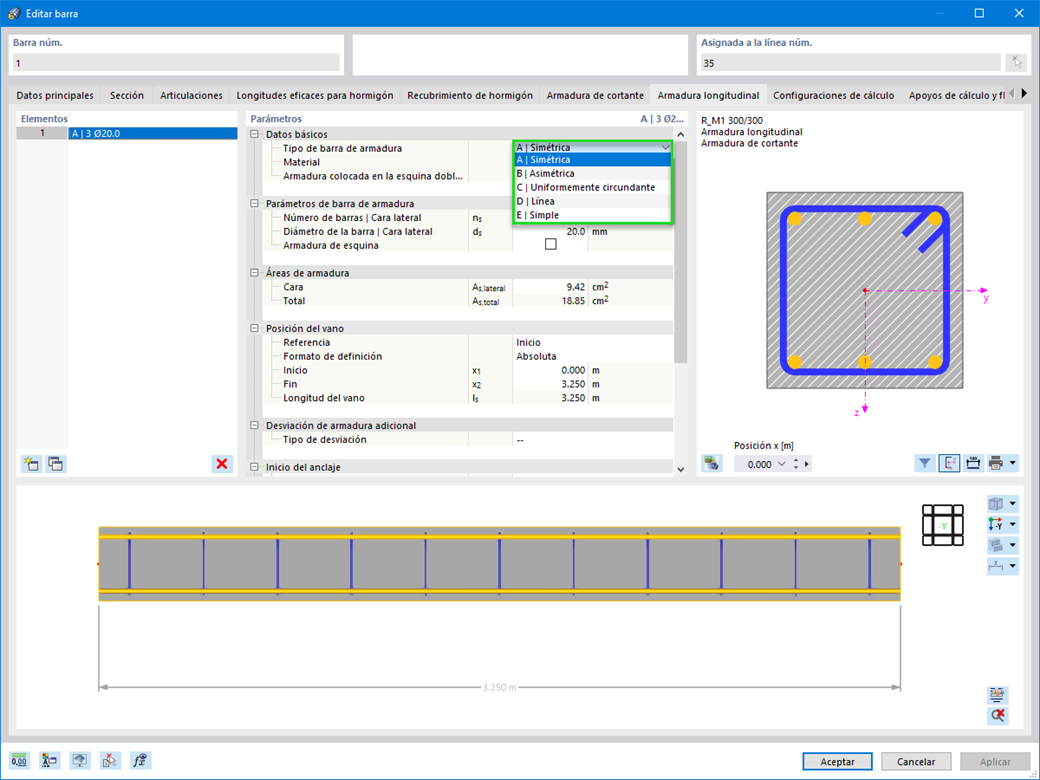

- Determinación de la armadura longitudinal, de cortante y torsional
- Representación de la armadura mínima y de compresión
- Determinación de la profundidad de la fibra neutra, deformaciones del hormigón y acero
- Cálculo de secciones de barras afectadas por flexión sobre dos ejes
- Cálculo de barras de sección variable
- Cálculo de secciones de RSECTION (consulte esta característica del producto )
- Determinación de la deformación en el estado II, por ejemplo, según EN 1992-1-1, 7.4.3 y ACI 318-19 24.2.3, Tabla 24.2.3.5
- Consideración de la rigidez a tracción
- Consideración de la fluencia y la retracción
- Cálculo frente a la fatiga según EN 1992-1-1, capítulo 6.8 (ver esta característica de producto)
- Cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6) (para característica del producto )
- Cálculo sísmico según EC 8 (consulte esta característica del producto )
- Desglose preciso de los motivos del cálculo fallido
- Detalles del cálculo para todas las posiciones de diseño para una mejor trazabilidad de la determinación de la armadura
- Optimización de secciones opcional
- Visualización de secciones de hormigón con armadura en renderizado 3D
- Creación de diagramas de interacción en 2D, por ejemplo, el diagrama M-N
- Visualización de la resistencia de secciones en el diagrama de interacción en 3D
- Salida del diagrama momento-curvatura
Cálculo de hormigón | Barras y superficies | Cálculo de barras
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Duración: 00:00:00 min
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:50 min
Base de datos de conocimientos
Duración: 00:00:50 min
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:38 min
Duración: 00:01:00 min
Base de datos de conocimientos
Duración: 00:00:47 min
Base de datos de conocimientos
Duración: 00:02:27 min
El cálculo frente a la fatiga según EN 1992-1-1 se debe realizar para componentes estructurales que están sujetos a grandes carreras de tensión y/o muchos cambios de carga. En este caso, las comprobaciones de cálculo para el hormigón y la armadura se realizan por separado. Hay dos métodos de cálculo alternativos disponibles.
![Vanos basados en la figura 5.2 de [1]](/es/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.
El proceso de diseño automático de la armadura de piel determina una armadura de piel con la que se cubre la cantidad de armadura necesaria.
Si desea utilizar un modelo de superficies puro, por ejemplo, al determinar los esfuerzos internos y momentos, pero el componente estructural aún se calcula en el modelo de barra, puede hacerlo con la ayuda de una viga de resultados.
En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:
- Configuraciones de cálculo sísmico
- Diferenciación de las clases de ductilidad DCL, DCM y DCH
- Opción para transferir el factor de comportamiento de un análisis dinámico
- Comprobación del valor límite para el factor de comportamiento
- Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
- Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
- Detalle y reglas particulares para la ductilidad local
El complemento Cálculo de hormigón permite calcular y diseñar componentes de hormigón reforzado con fibras según la directriz "DAfStb Stahlfaserbeton" (hormigón reforzado con fibras de acero.
Puede usar esta opción para el cálculo según EN 1992-1-1. El cálculo según la directriz DAfStb se realiza una vez que se haya asignado el tipo de hormigón "Hormigón reforzado con fibras" al componente estructural.
Ir al vídeo explicativo
¿Cómo puedo usar plantillas de gráficos para la impresión múltiple de una armadura?
¿Cómo puedo activar el cálculo con hormigón reforzado con fibras de acero en el complemento "Cálculo de hormigón" para RFEM 6?
¿Cómo puedo definir eficientemente articulaciones lineales en varias superficies?
¿Cómo creo una imperfección en RFEM 6 en función de un modo propio?
¿Cómo puedo comprobar cómo RFEM 6 determina la armadura necesaria?
Aunque se han cumplido todos los diseños de una barra, obtengo una "armadura descubierta". ¿Por qué?
