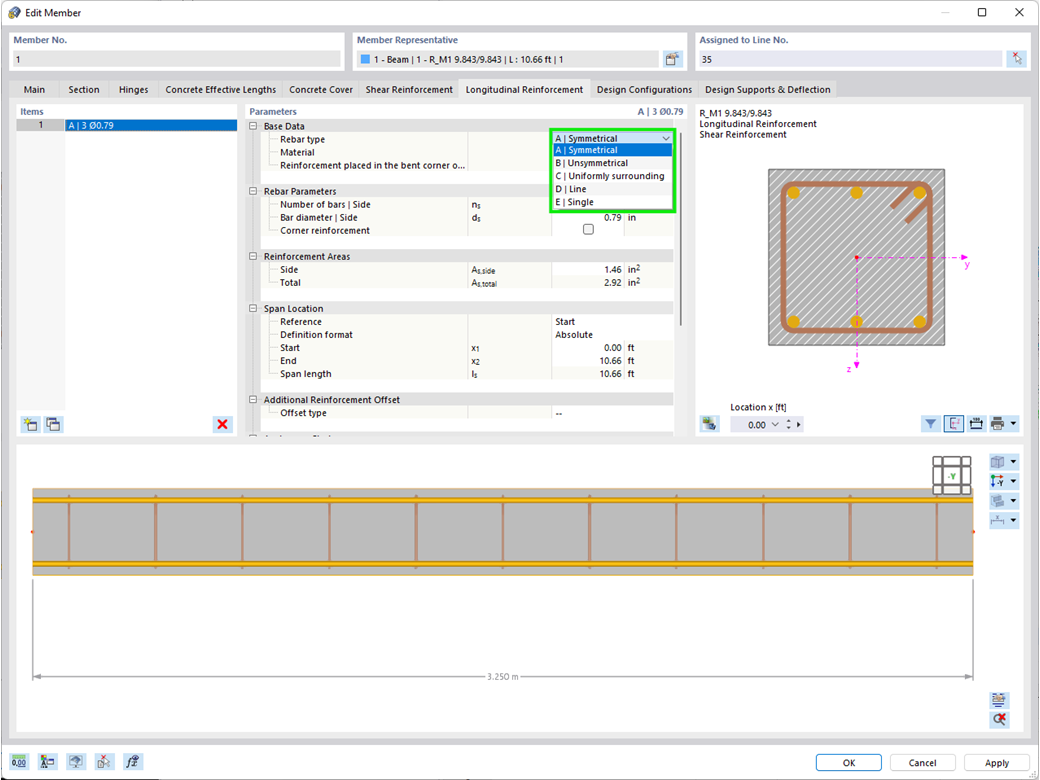

- Wyznaczanie zbrojenia podłużnego, na ścinanie i skręcanie
- Określanie zbrojenia minimalnego i ściskanego
- Określanie położenia osi obojętnej, odkształceń betonu oraz stali w przekroju
- Wymiarowanie przekrojów obciążonych momentem zginającym w dwóch kierunkach (My,Mz)
- Wymiarowanie prętów o przekrojach zbieżnych
- Wymiarowanie przekrojów RSECTION (sprawdź Cecha produktu )
- Wyznaczanie odkształcenia w stanie II; na przykład zgodnie z EN 1992‑1‑1, 7.4.3 i ACI 318‑19 24.2.3, Tabela 24.2.3.5
- Uwzględnienie usztywnienia przy rozciąganiu
- Uwzględnienie pełzania i skurczu
- Projektowanie ze względu na zmęczenie zgodnie z EN 1992‑1‑1, rozdział 6.8 (zobacz Funkcja produktu )
- Uproszczone obliczanie odporności ogniowej słupów (rozdział 5.3.2) i belek (rozdział 5.6) zgodnie z EN 1992-1-2 (dla Produkt- funkcja )
- Obliczenia sejsmiczne zgodnie z EC 8 (sprawdź Cecha produktu )
- Szczegółowe informacje o przyczynach nieudanych obliczeń podczas wymiarowania
- Szczegóły dotyczący wymiarowania dostępne we wszystkich kluczowych lokalizacjach na elemencie aby lepiej śledzić wyznaczanie zbrojenia
- Możliwość optymalizacji przekroju
- Wizualizacja przekroju betonowego wraz ze zbrojeniem w postaci renderu 3D
- Tworzenie wykresów interakcji w przestrzeni 2D, np. wykresu M-N
- Wizualizacja nośności przekroju na wykresie interakcji 3D
- Generowanie wykresu moment-krzywizna
Projektowanie konstrukcji z betonu | Pręty i powierzchnie | Wymiarowanie prętów
Czy mają Państwo jakieś pytania?
Wydarzenie
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:50 min
Długość: 00:00:50 min
Długość: 00:00:00 min
Długość: 00:00:38 min
Długość: 01:25:30 min
Długość: 00:00:47 min
Długość: 00:02:27 min
Obliczenia ze względu na zmęczenie zgodnie z EN 1992-1-1 należy przeprowadzać w przypadku elementów konstrukcyjnych, które są poddane działaniu dużych zakresów naprężeń i/lub wielu zmianom obciążenia. W takim przypadku obliczenia dla betonu i zbrojenia są przeprowadzane osobno. Dostępne są dwie alternatywne metody obliczeniowe.
![Rozpiętości na podstawie Rysunku 5.2 z [1]](/pl/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Aby poprawnie zwymiarować dźwigar lub belkę teową w programie RFEM 6 i w module dodatkowym 'Wymiarowanie betonu', ważne jest określenie 'szerokości pasów' prętów żebrowych. W tym artykule omówiono opcje wprowadzania danych dla belki dwuprzęsłowej oraz obliczanie wymiarów pasów zgodnie z EN 1992-1-1.
Automatyczny proces wymiarowania zbrojenia określa zbrojenie powierzchniowe, które zapewnia wymaganą ilość zbrojenia wynikającego z obliczeń.
Jeżeli, na przykład, do określenia sił wewnętrznych ma zostać zastosowany model czysto powierzchniowy, ale wymiarowanie komponentu nadal odbywa się na modelu prętowym, można skorzystać z belki wynikowej.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzać obliczenia sejsmiczne dla prętów żelbetowych zgodnie z EC 8. Są to między innymi następujące funkcje:
- Konfiguracje obliczeń sejsmicznych
- Rozróżnianie klas ciągliwości DCL, DCM, DCH
- Możliwość przeniesienia współczynnika odpowiedzi z analizy dynamicznej
- Sprawdzenie wartości granicznej współczynnika odpowiedzi
- Weryfikacja nośności dla "Wytrzymały słup - słaba belka"
- Uszczegółowienie i reguły szczególne dla współczynnika ciągliwości krzywizny
- Uszczegółowienie i reguły szczególne dla ciągliwości lokalnej
W rozszerzeniu Projektowanie konstrukcji betonowych można zwymiarować elementy konstrukcyjne z fibrobetonu zgodnie z wytyczną "DAfStb Steel Fiber-Reinforced Concrete".
Ta opcja jest dostępna dla obliczeń zgodnie z EN 1992-1-1. Obliczenia zgodnie z wytyczną DAfStb są przeprowadzane po przypisaniu betonu typu "Fibrobeton" do elementu konstrukcyjnego z betonu zbrojonego.
