Cálculo de hormigón | Punzonamiento | Resultados

¿Está completo el diseño? Entonces siéntese. Porque las comprobaciones de punzonamiento se presentan de forma clara y con todos los detalles de los resultados. Esto le permite seguir con precisión cada resultado. El programa le muestra en detalle las tensiones tangenciales proporcionadas y admisibles para la resistencia a cortante de la losa.

RFEM tiene aún más que ofrecer en este complemento. En la siguiente ventana de resultados, enumera la armadura longitudinal o de punzonamiento necesaria de cada nudo analizado. También puede encontrar un gráfico explicativo allí. RFEM le muestra los resultados del cálculo claramente representados con valores en la ventana de trabajo. Puede integrar todas las tablas de resultados y gráficos en el informe global de RFEM. Por lo tanto, puede estar seguro de una documentación clara.

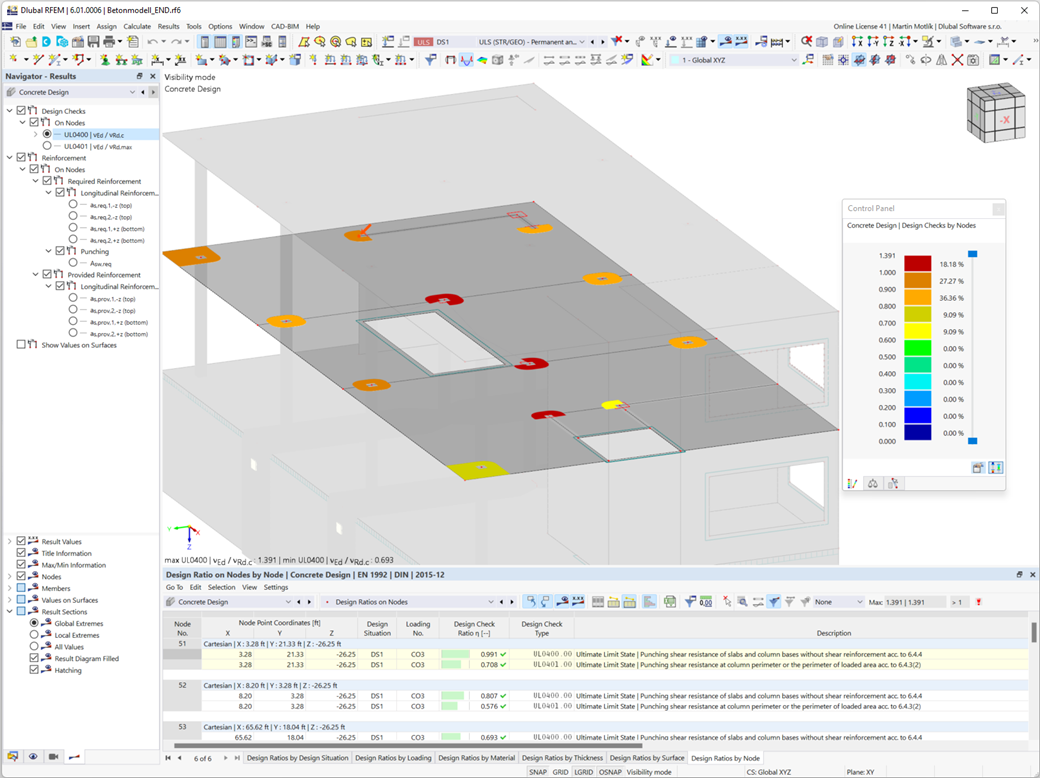

Relación v-Ed/v-Rd, c
Relación v-Ed/v-Rd, c
