Projektowanie konstrukcji betonowych | Przebicie | Wyniki

Czy obliczenia są zakończone? Następnie usiądź wygodnie. Ponieważ kontrole przebicia są przedstawiane w przejrzysty sposób i ze wszystkimi szczegółami dotyczącymi wyników. Pozwala to dokładnie śledzić każdy wynik. Program wyświetla szczegółowo zaprojektowane i dopuszczalne naprężenia ścinające dla nośności płyty na ścinanie.

Dzięki temu rozszerzeniu program RFEM ma jeszcze więcej do zaoferowania. W następnym oknie wyników wyświetlane jest wymagane zbrojenie podłużne lub zbrojenie na przebicie dla każdego analizowanego węzła. Znajduje się tam również grafika wyjaśniająca. Wyniki obliczeń wraz z wartościami są wyświetlane w przejrzysty sposób w oknie roboczym. Wszystkie tabele wyników i grafiki można zintegrować z globalnym protokołem wydruku programu RFEM. Dzięki temu dokumentacja jest przejrzysta.

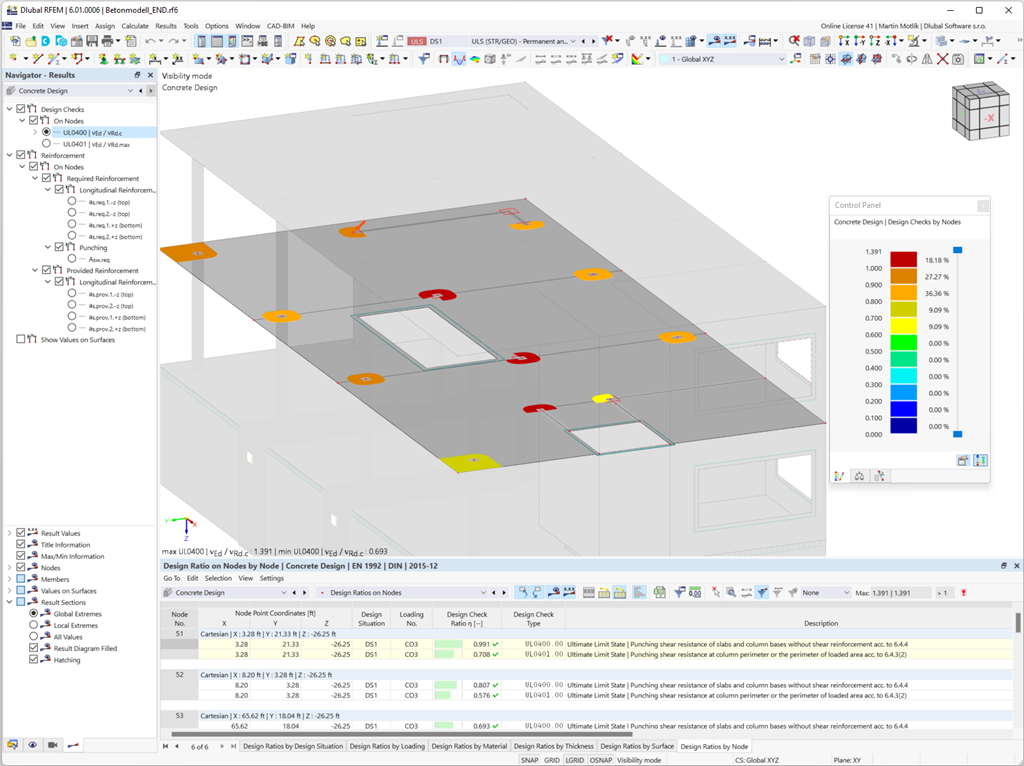

Stosunek v-Ed/v-Rd, c

Czy mają Państwo jakieś pytania?
