Cálculo de hormigón | Análisis de deformaciones | Entrada

¿Está buscando un cálculo de deformaciones? Mire en la Configuración del estado límite de servicio, donde se puede activar. También puede controlar la consideración de los efectos a largo plazo (fluencia y retracción) y la rigidez a tracción entre fisuras en el cuadro de diálogo anterior. El coeficiente de fluencia y la deformación por retracción se calculan utilizando los parámetros de entrada especificados o puede definirlos individualmente.

Además, puede especificar el valor límite de deformación individualmente para cada componente estructural. El valor límite permitido se define por una deformación máxima. Además, tiene que especificar si desea usar el sistema no deformado o deformado para la comprobación de diseño.

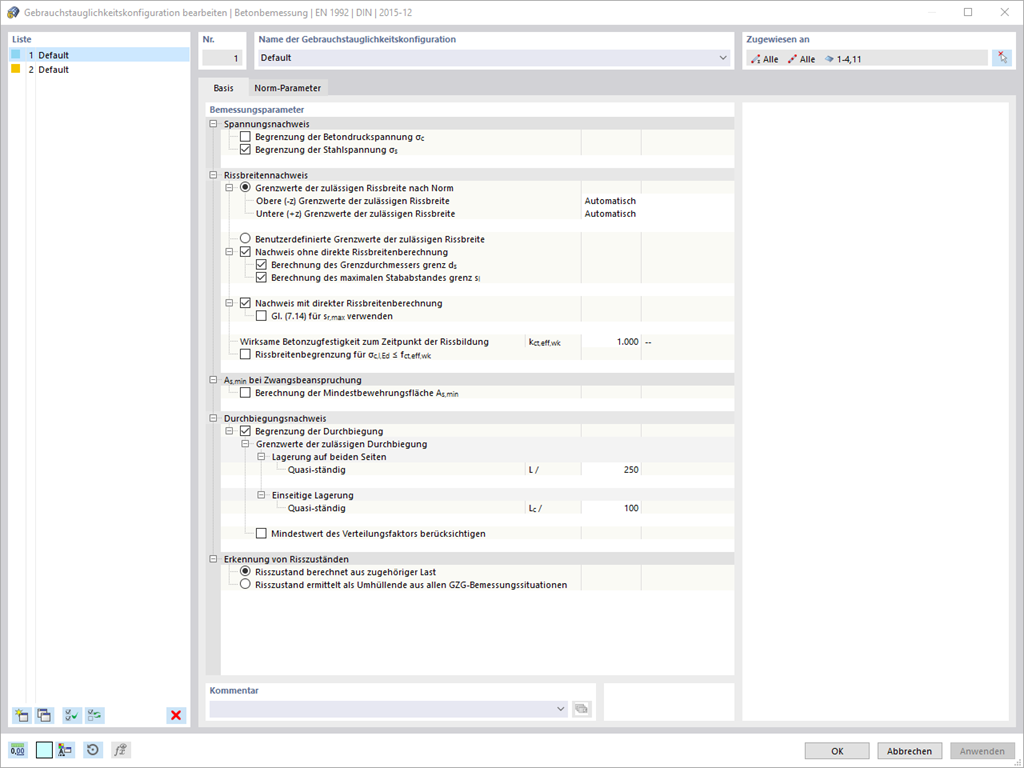

configuración del estado límite de servicio

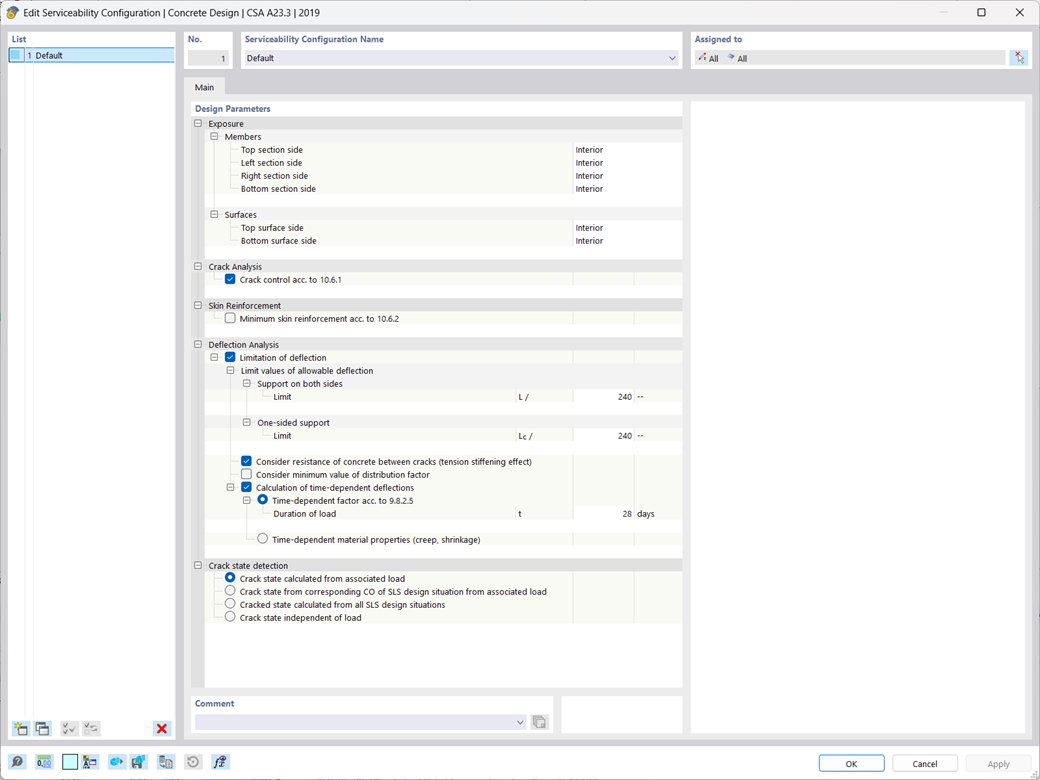

configuración del estado límite de servicio
