10. August 2021

Betonbemessung | Verformungsnachweise | Eingabe

Suchen Sie nach der Verformungsberechnung? Sehen Sie in den Konfigurationen zum Gebrauchstauglichkeitsnachweis nach, dort ist sie aktivierbar. Die Berücksichtigung von Langzeiteinflüssen (Kriechen und Schwinden) und der Zugversteifung zwischen den Rissen können Sie ebenfalls im o. g. Dialog steuern. Dabei berechnen sich Kriechzahl und Schwinddehnung anhand der definierten Eingabeparameter oder Sie können sie individuell definieren.

Des Weiteren können Sie den einzuhaltenden Grenzwert für die Verformung für jedes Bauteil individuell einstellen. Als zulässiger Grenzwert wird dabei die max. Verformung definiert. Dabei ist zusätzlich vorzugeben, ob Sie für den Nachweis das unverformte oder das verformte System heranziehen wollen.

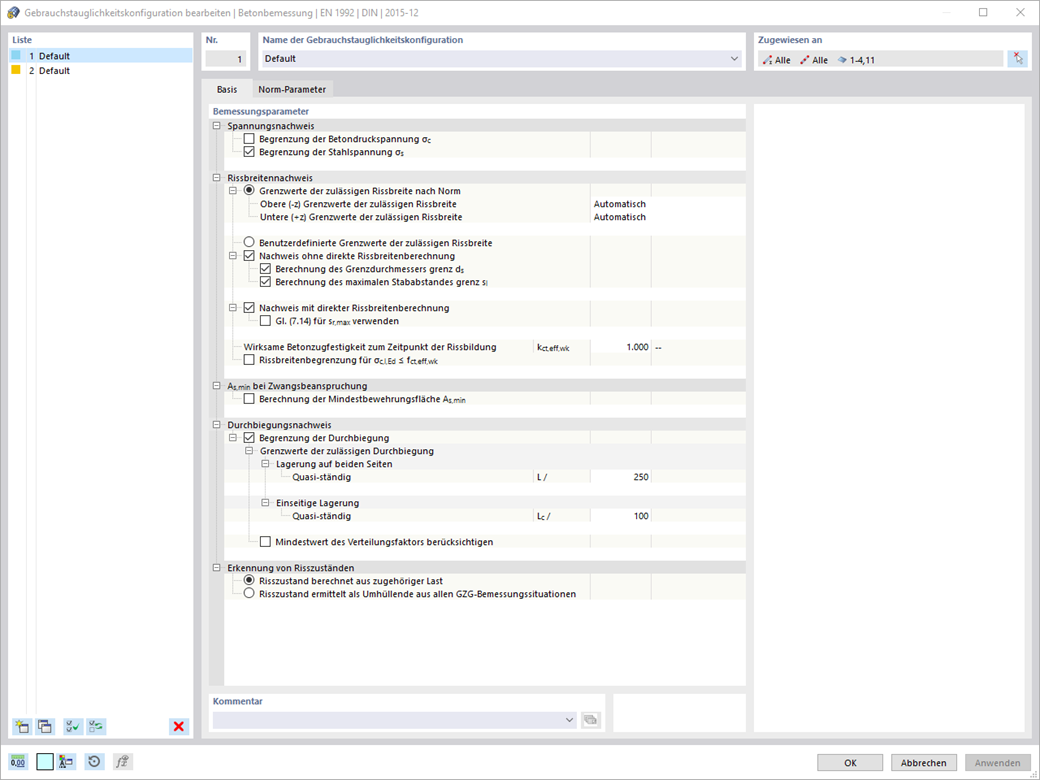

Gebrauchstauglichkeitskonfiguration
