Comportamiento no lineal del material | Isótropo | Daño (superficies/sólidos)

Este artículo muestra y explica la influencia de la rigidez a flexión de los cables en sus esfuerzos internos. Este artículo también da consejos sobre cómo reducir esta influencia.

La norma ASCE 7-22 [1], secc. 12.9.1.6 especifica cuándo se deben considerar los efectos P-delta al ejecutar un análisis de espectro de respuesta modal para el cálculo sísmico. En el NBC 2020 [2], Enviado. 4.1.8.3.8.c proporciona solo un breve requisito de que se deben considerar los efectos de balanceo debidos a la interacción de las cargas de gravedad con la estructura deformada. Por lo tanto, puede haber situaciones en las que se deban considerar los efectos de segundo orden, también conocidos como P-delta, al realizar un análisis sísmico.

Este artículo presenta los conceptos básicos en dinámica de estructuras y su papel en el cálculo sísmico de estructuras. Se proporciona un gran énfasis a la explicación de los aspectos técnicos de una manera comprensible, de modo que los lectores sin conocimientos técnicos profundos puedan obtener una idea del tema.

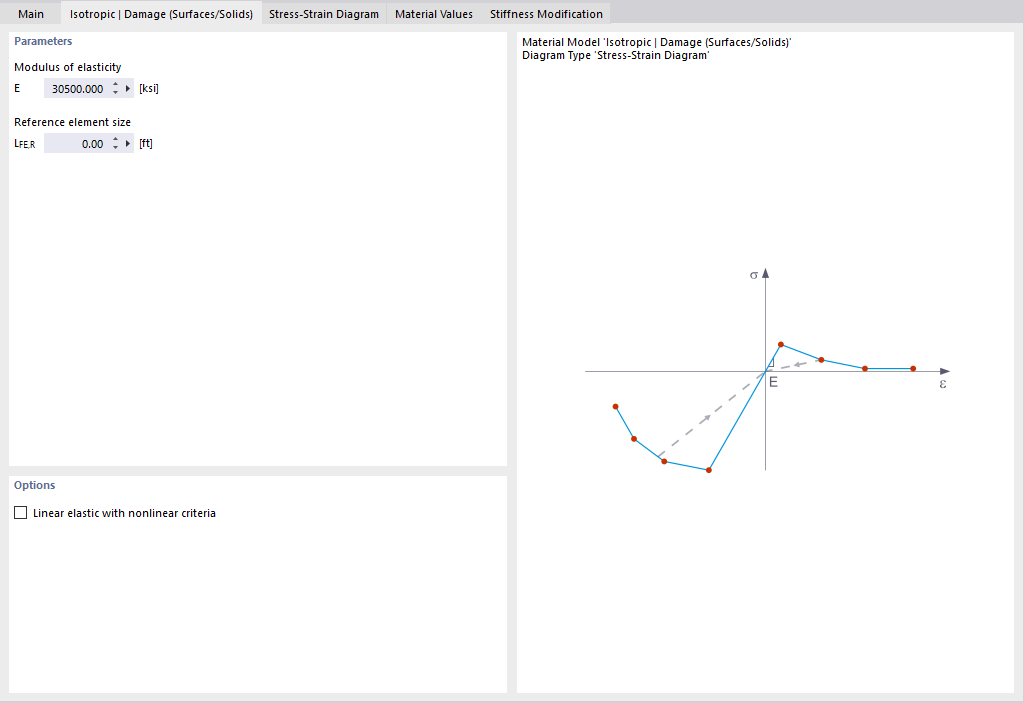

¿Sabía que ...? A diferencia de otros modelos de material, el diagrama tensión-deformación para este modelo de material no es antimétrico con respecto al origen. Puede usar este modelo de material para simular el comportamiento del hormigón armado con fibras de acero, por ejemplo. Puede encontrar más información sobre el modelado de hormigón armado con fibras de acero en el artículo técnico Propiedades del material del hormigón armado con fibras de acero.

En este modelo de material, la rigidez isótropa se reduce con un parámetro de daños escalar. Este parámetro de daños se determina a partir de la curva de tensión definida en el diagrama. No se tiene en cuenta la dirección de las tensiones principales. Más bien, el daño se produce en la dirección de la deformación equivalente, que también cubre la tercera dirección perpendicular al plano. El área de tracción y compresión del tensor de tensiones se trata por separado. En este caso, se aplican diferentes parámetros de daño.

El "Tamaño del elemento de referencia" controla cómo se aplica la escala de la deformación en el área de la fisura respecto a la longitud del elemento. Con el valor predeterminado cero, no se realiza ninguna escala. Por lo tanto, el comportamiento del material de hormigón con fibras de acero se modela de manera realista.

Puede encontrar la información básica sobre el modelo de material 'Daño isótropo' en el artículo técnico base/001461 Daño del modelo de material no lineal.

¿Sabía que ...? Al descargar el componente estructural con un modelo de material plástico, en contraste con el Isótropo | Modelo de material elástico no lineal, la deformación permanece después de que se haya descargado por completo.

Puede seleccionar tres tipos diferentes de definición:

• Básico (definición de la tensión equivalente bajo la cual se plastifica el material)
• Bilineal (definición de la tensión equivalente y módulo de endurecimiento por deformación)
• Diagrama tensión-deformación:Definición de diagramas tensión-deformación poligonales
• Opción para guardar o importar el diagrama
• Interfaz con MS Excel

Si vuelve a liberar un componente estructural con un material elástico no lineal , la deformación vuelve a la misma trayectoria. En contraste con el isótropo|Modelo de material plástico, no queda deformación cuando está completamente descargado.

Puede seleccionar tres tipos diferentes de definición:

• Básico (definición de la tensión equivalente bajo la cual se plastifica el material)
• Bilineal (definición de la tensión equivalente y módulo de endurecimiento por deformación)
• Diagrama de tensión-deformación:
• Definición del diagrama de tensión-deformación poligonal
• Opción para guardar o importar el diagrama
• Interfaz con MS Excel

Puede encontrar información básica sobre este modelo de material en el artículo técnico Leyes de fluencia en el modelo de material elástico no lineal isótropo.
