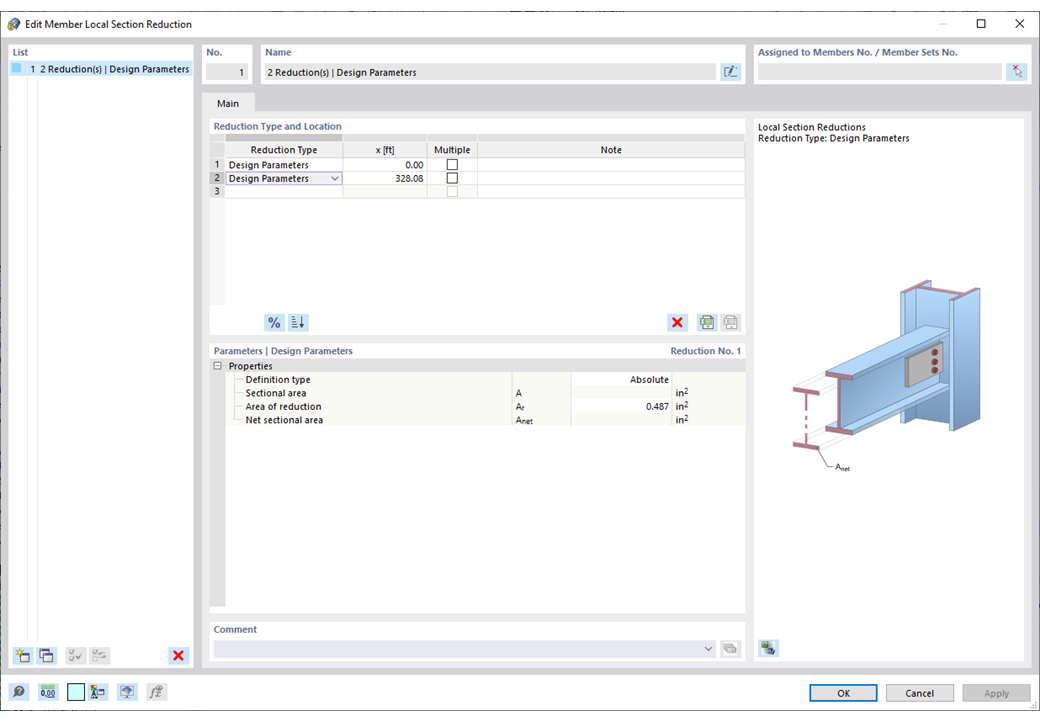

Tenga en cuenta que al conectar componentes cargados a tracción con conexiones atornilladas, debe considerar la reducción de la sección debido a los agujeros de los pernos en el cálculo del estado límite último. Pero no se preocupe, esto se puede hacer fácilmente en el programa. En el complemento Cálculo de acero, puede introducir una reducción de la sección local de la barra, y eso es todo. Puede introducir la reducción de la sección como un valor absoluto o como un porcentaje del área total en todas las posiciones relevantes.
Cálculo de acero | Cálculo de tracción considerando el área de la sección reducida (como el debilitamiento del agujero)
- Cálculo de flechas y comparación con los valores límite normativos o ajustados manualmente
- Consideración de una contraflecha (imperfección de curvatura inicial) para el análisis de flechas
- Son posibles diferentes valores límite, dependiendo del tipo de situación de proyecto
- Ajuste manual de las longitudes de referencia y segmentación por dirección
- Cálculo de flechas relacionadas con la estructura inicial o con la estructura deformada
- Comprobaciones de diseño adicionales dependiendo de la norma de diseño seleccionada (por ejemplo, limitación del respiro del alma según EN 1993-2)
- Visualización gráfica de resultados integrada en RFEM/RSTAB; por ejemplo, la razón de tensiones de un valor límite, la deformación o el pandeo
- Integración completa de los resultados en el informe de RFEM/RSTAB
En RFEM/RSTAB, tiene la opción de generar y luego calcular la carga o las combinaciones de resultados necesarias para el estado límite de servicio. Puede seleccionar estas situaciones de proyecto en el complemento Cálculo de acero para la comprobación de flechas. Los valores de deformación calculados se determinan en consecuencia en cada posición de una barra, dependiendo de la curvatura inicial y el sistema de referencia especificados. Finalmente, puede comparar estos valores de deformación con los valores límite.
¿Sabía que ...? Puede especificar el valor límite de deformación individualmente para cada componente estructural en la opción Configuración de capacidad de servicio. Definir la deformación máxima en función de la longitud de referencia como valor límite admisible. Al definir los apoyos de cálculo, puede segmentar los componentes para determinar la longitud de referencia correspondiente automáticamente para cada dirección de diseño.
En función de la posición de los apoyos de cálculo asignados, la distinción entre vigas y voladizos se realiza automáticamente, por lo que el valor límite se puede determinar en consecuencia.
Puede encontrar las comprobaciones de cálculo del estado límite de servicio en las tablas de resultados del complemento Cálculo de acero. Puede mostrar los resultados del cálculo con todos los detalles en cualquier posición de las barras diseñadas. Además, hay gráficos disponibles para usted con los diagramas de resultados de las razones de cálculo. Esto le da una buena vista general.
También puede integrar todas las tablas de resultados y gráficos como parte de los resultados del cálculo de acero en el informe global de RFEM/RSTAB. Así, puede mostrar y documentar las deformaciones de la estructura entera como parte de la funcionalidad de RFEM/RSTAB, independientemente del complemento.
- Especificación manual de la temperatura crítica del componente o determinación automática de la temperatura del componente para la duración deseada
- Una amplia gama de curvas de fuego: curva estándar de temperatura-tiempo, curva de fuego externo, curva de hidrocarburos
- Ajuste manual de los coeficientes esenciales para la determinación de la temperatura del acero
- Consideración del galvanizado en caliente de componentes estructurales para la determinación de la temperatura del acero
- Resultados de un diagrama temperatura-tiempo para la temperatura del gas y del acero
- El revestimiento de protección contra incendios como un contorno o un revestimiento de caja con materiales independientes de la temperatura se puede considerar al determinar la temperatura
- Cálculo de barras de acero al carbono o acero inoxidable
- Comprobaciones de diseño de secciones y análisis de estabilidad (método de la barra equivalente) según EN 1993-1-2, apartado 4.2.3
- Comprobaciones de diseño de las secciones de clase 4 según EN 1993-1-2, anexo E.
