Cálculo de estructuras de fábrica | Unión losa-muro

RFEM permite utilizar una articulación lineal especial para modelar las propiedades especiales de la conexión entre la losa de hormigón armado y el muro de mampostería. Esto limita los esfuerzos transferibles de la conexión dependiendo de la geometría especificada. Acertó: Esto significa que el material no se puede sobrecargar.

El programa desarrolla diagramas de interacción que se aplican automáticamente. Representan las diversas situaciones geométricas y puede usarlas para determinar la rigidez correcta.

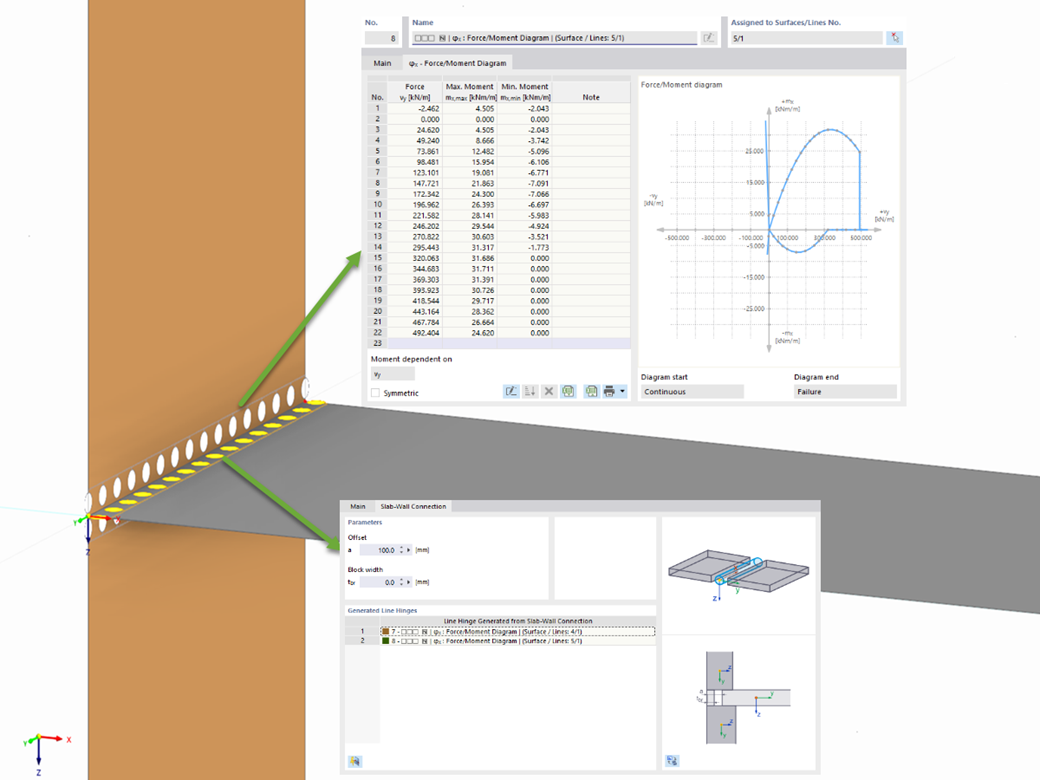

Conexión pared-techo en RFEM
