Mauerwerksbemessung | Wand-Deckenverbindung

Dank RFEM können Sie die speziellen Eigenschaften der Verbindung zwischen Stahlbetondecke und Mauerwerkswand über ein spezielles Liniengelenk abbilden. Dieses begrenzt die übertragbaren Kräfte der Verbindung in Abhängigkeit der vorgegebenen Geometrie. Sie ahnen es vermutlich schon: Dadurch kann keine Überlastung des Materials erfolgen.

Das Programm entwickelt für Sie Interaktionsdiagramme, die automatisch angewendet werden. Diese bilden die verschiedenen geometrischen Situationen ab und Sie können daraus korrekte Steifigkeit ermitteln.

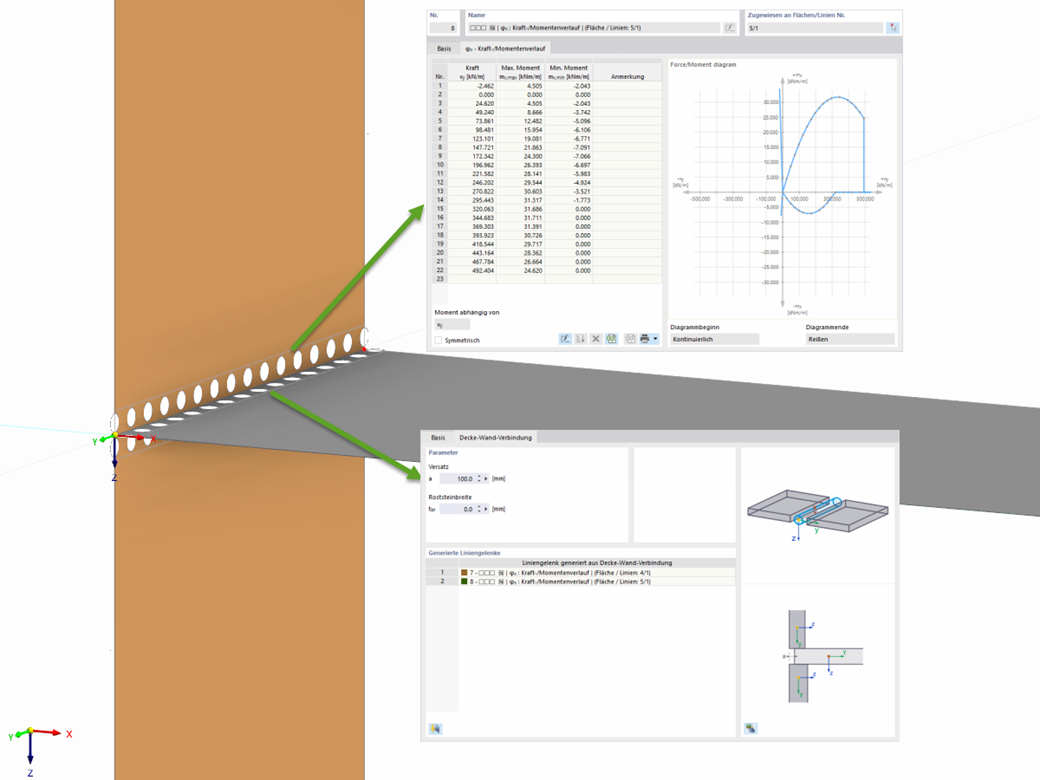

Wand-Deckenverbindung in RFEM
Wand-Deckenverbindung in RFEM
