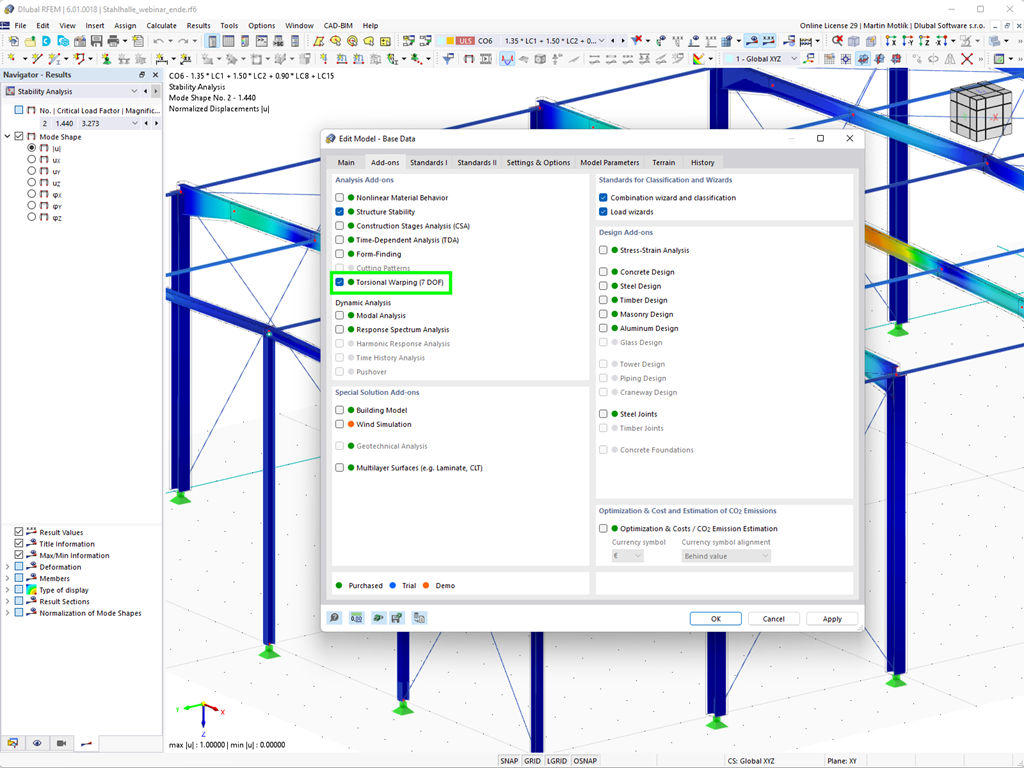

- Puede activar o desactivar el uso de la torsión de alabeo en la pestaña Complementos de los Datos básicos del modelo.
- Después de activar el complemento, la interfaz de usuario en RFEM se amplía con nuevas entradas en el navegador, tablas y cuadros de diálogo.
Alabeo por torsión (7 grados de libertad) | Entrada de datos
¿Tiene alguna pregunta?
Duración: 01:02:00 min
Duración: 01:01:43 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:32 min
Característica del producto
Duración: 00:00:53 min
Duración: 01:05:28 min
Característica del producto
Duración: 00:00:32 min
Característica del producto
Duración: 00:00:38 min
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-16 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El cálculo de estructuras resistentes a flexión según AISC 341-16 ahora es posible en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión. Este artículo trata sobre la resistencia necesaria de la conexión. Se presenta un ejemplo de comparación de los resultados entre RFEM y el Manual de diseño sísmico de AISC [2].
- Consideración de 7 direcciones de deformación locales (ux, uy, uz, φx, φy, φz, ω) u 8 esfuerzos internos (N, Vu, Vv, Mt, pri, Mt,sec, Mu, Mv, Mω) al calcular los elementos de las barras
- Utilizable en combinación con un análisis estructural según el análisis estático lineal, de segundo orden, y de grandes deformaciones (también se pueden tener en cuenta las imperfecciones)
- En combinación con el complemento Estabilidad de la estructura, permite determinar los factores de carga crítica y las formas del modo de los problemas de estabilidad como el pandeo torsional y lateral.
- Consideración de chapas frontales y rigidizadores transversales como muelles de alabeo al calcular las secciones en I con determinación automática y muestra gráfica de la rigidez elástica de alabeo
- Representación gráfica del alabeo de la sección de barras en la deformación
- Integración completa con RFEM y RSTAB
Puede realizar el cálculo de la torsión de alabeo en todo el sistema. Así, considera el 7º grado de libertad adicional en el cálculo de las barras. Las rigideces de los elementos estructurales conectados se tienen en cuenta automáticamente. Esto significa que no tiene que definir la rigidez elástica ni las condiciones de apoyo para un sistema separado.
Entonces puede usar los esfuerzos internos del cálculo con torsión de alabeo en los complementos para el cálculo. Considere el bimomento de alabeo y el momento torsor secundario dependiendo del material y la norma seleccionada. Una aplicación típica es el análisis de estabilidad según la teoría de segundo orden con imperfecciones en estructuras de acero.
¿Sabía que La aplicación no se limita a secciones de acero de paredes delgadas. Así, es posible, por ejemplo, realizar el cálculo del momento de vuelco ideal de vigas con secciones de madera maciza.
- Puede activar o desactivar el uso de la torsión de alabeo en la pestaña Complementos de los Datos básicos del modelo.
- Después de activar el complemento, la interfaz de usuario en RFEM se amplía con nuevas entradas en el navegador, tablas y cuadros de diálogo.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
