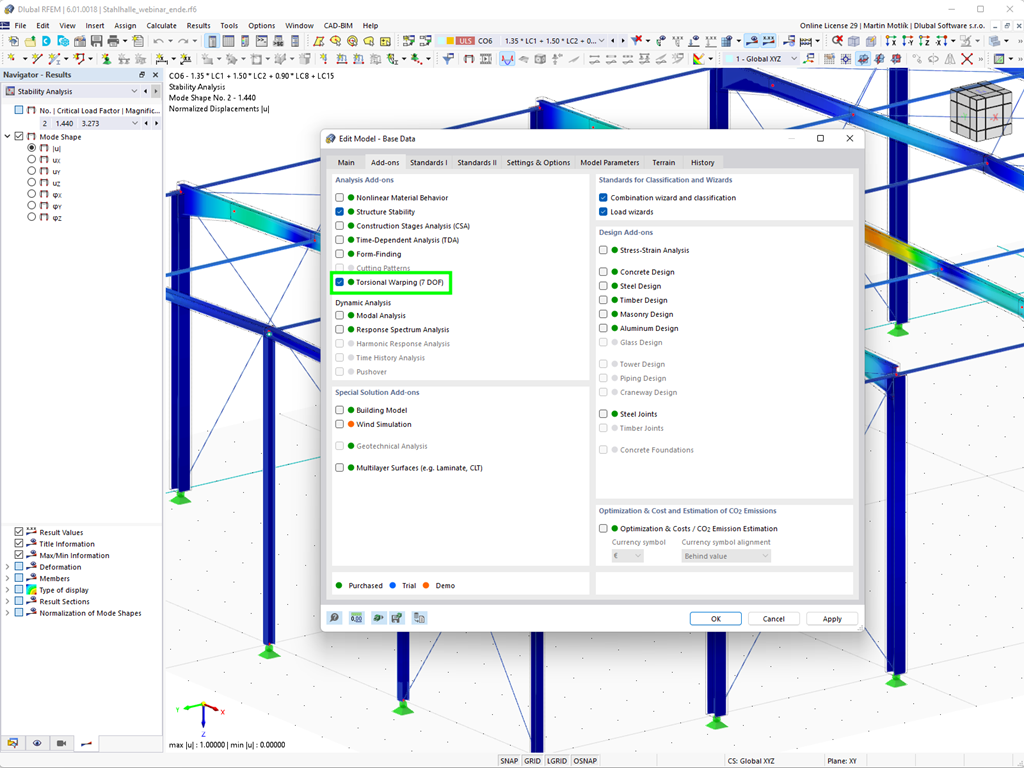

- È possibile attivare o disattivare l'uso dell'ingobbamento torsionale nella scheda Add-on dei Dati di base del modello.
- Dopo aver attivato l'add-on, l'interfaccia utente in RFEM è stata ampliata con alcune nuove voci nel navigatore, nelle tabelle e nelle finestre di dialogo.
Torsione di ingobbamento (7 DOF) | Input
Hai delle domande?
Durata: 01:02:00 min
Durata: 01:01:43 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:32 min
Caratteristiche del prodotto
Durata: 00:00:53 min
Durata: 01:05:28 min
Caratteristiche del prodotto
Durata: 00:00:32 min
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
La verifica del telaio di momento secondo AISC 341-16 è ora possibile nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti. Questo articolo copre la resistenza richiesta del collegamento. Viene presentato un esempio di confronto dei risultati tra RFEM e il Manuale di progettazione sismica AISC [2].
- Considerazione di 7 direzioni di deformazione locale (ux, uy, uz, φx, φy, φz, ω) o 8 forze interne (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω ) nel calcolo degli elementi dell'asta
- Utilizzabile in combinazione con un'analisi strutturale secondo statica lineare, del secondo ordine, e analisi a grandi spostamenti (possono essere prese in considerazione anche le imperfezioni)
- In combinazione con l'add-on Analisi di stabilità, consente di determinare i fattori di carico critici e le forme modali di problemi di stabilità come l'instabilità torsionale e l'instabilità flesso-torsionale
- Considerazione delle piastre terminali e degli irrigidimenti trasversali come molle di ingobbamento durante il calcolo delle sezioni a I con determinazione automatica e visualizzazione grafica della rigidezza della molla di ingobbamento
- Visualizzazione grafica dell'ingobbamento della sezione trasversale delle aste nella deformazione
- Integrazione completa con RFEM e RSTAB
È possibile eseguire il calcolo della torsione di ingobbamento sull'intero sistema. Quindi, consideri il 7° aggiuntivo grado di libertà nel calcolo dell'asta. Le rigidezze degli elementi strutturali collegati vengono automaticamente prese in considerazione. Significa che non è necessario 'definire rigidezze elastiche equivalenti o condizioni vincolari per un sistema staccato.
È quindi possibile utilizzare le forze interne dal calcolo con torsione di ingobbamento negli add-on per la verifica. Considera il bimomento di ingobbamento e il momento torcente secondario, a seconda del materiale e della norma selezionata. Un'applicazione tipica è l'analisi di stabilità secondo la teoria del secondo ordine con imperfezioni nelle strutture in acciaio.
Lo sapeva che... ? L'applicazione non è limitata alle sezioni trasversali in acciaio a parete sottile. Pertanto, è possibile, ad esempio, eseguire il calcolo del momento ribaltante ideale di travi con sezioni trasversali in legno massiccio.
- È possibile attivare o disattivare l'uso dell'ingobbamento torsionale nella scheda Add-on dei Dati di base del modello.
- Dopo aver attivato l'add-on, l'interfaccia utente in RFEM è stata ampliata con alcune nuove voci nel navigatore, nelle tabelle e nelle finestre di dialogo.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
Quali programmi e add-on sono adatti per il calcolo e la verifica di strutture in acciaio?
Come posso definire un vincolo plastico in RFEM 6?
Come posso scambiare dati tra RFEM 6/RSTAB 9 e IDEA StatiCa?
Come posso generare un carico superficiale sulle aste utilizzando le celle in RFEM 6 o RSTAB 9?
Come parte dell'add-on Verifica acciaio, ho impostato le condizioni al contorno in modo che l'ala della trave a I sia vincolata contro lo spostamento orizzontale. Quindi, ho calcolato i coefficienti di carico critico utilizzando l'add-on Stabilità delle strutture, ma il vincolo esterno non è stato influenzato dal coefficiente di carico critico. Qual è il motivo?
Posso stimare quali sezioni trasversali minime devo utilizzare prima di iniziare a progettare il mio modello?
