Permeabilidad al viento libremente ajustable para superficies

RWIND 2 y RFEM 6 ahora se pueden usar para calcular cargas de viento a partir de presiones de viento medidas experimentalmente en superficies. Básicamente, hay dos métodos de interpolación disponibles para distribuir las presiones medidas en puntos aislados a través de las superficies. La distribución de presión deseada se puede lograr utilizando el método y la configuración de parámetros apropiados.

La creación de un ejemplo de validación para la dinámica de fluidos computacional (CFD) es un paso crítico para garantizar la precisión y fiabilidad de los resultados de la simulación. Este proceso implica la comparación de los resultados de las simulaciones de CFD con datos experimentales o analíticos de escenarios del mundo real. El objetivo es establecer que el modelo de CFD pueda replicar fielmente los fenómenos físicos que se pretende simular. Esta guía describe los pasos esenciales en el desarrollo de un ejemplo de validación para la simulación de CFD, desde la selección de un escenario físico adecuado hasta el análisis y comparación de los resultados. Al seguir meticulosamente estos pasos, los ingenieros e investigadores pueden mejorar la credibilidad de sus modelos de CFD, allanando el camino para su aplicación eficaz en diversos campos como la aerodinámica, la industria aeroespacial y los estudios medioambientales.

La dirección del viento juega un papel crucial en la configuración de los resultados de las simulaciones de dinámica de fluidos computacional (CFD) y el diseño estructural de edificios e infraestructuras. Es un factor determinante para evaluar cómo interactúan las fuerzas del viento con las estructuras, influyendo en la distribución de las presiones del viento y, en consecuencia, en las respuestas estructurales. Comprender el impacto de la dirección del viento es esencial para desarrollar diseños que puedan soportar fuerzas de viento variables, garantizando la seguridad y durabilidad de las estructuras. La dirección del viento simplificada ayuda a ajustar las simulaciones de CFD y guiar los principios de diseño estructural para un rendimiento y una resistencia óptimos contra los efectos inducidos por el viento.

Puede mostrar los resultados de RWIND directamente en el programa principal. En el Navegador - Resultados, seleccione el tipo de resultado "Análisis de simulación de viento" de la lista superior.

Actualmente, están disponibles los siguientes resultados, que se refieren a la malla computacional de RWIND:

• Presión superficial
• Coeficiente cp de la superficie
• Distancia al muro y+ (flujo estacionario)

Ir al vídeo explicativo

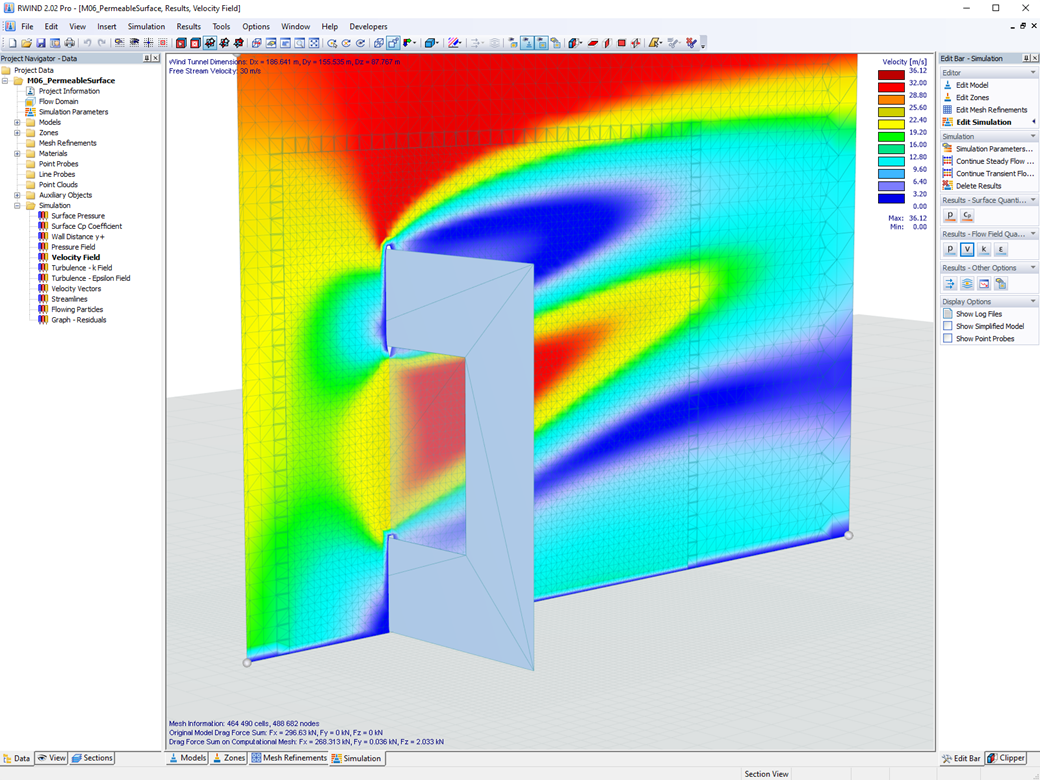

Utilice RWIND 2 Pro para aplicar fácilmente una permeabilidad a una superficie. Todo lo que necesita es la definición de

• el coeficiente de Darcy D,
• el coeficiente de inercia I,
• la longitud del medio poroso en la dirección del flujo L,

para definir una condición de contorno de presión entre el frente y la parte posterior de una zona porosa. Gracias a esta configuración, obtiene un flujo a través de esta zona con una visualización de resultados en dos partes en ambos lados del área de la zona.

Pero eso no es todo. Además, la generación de un modelo simplificado reconoce las zonas permeables y tiene en cuenta las aberturas correspondientes en el recubrimiento del modelo. ¿Puede prescindir de un elaborado modelado geométrico del elemento poroso? Comprensible, ¡entonces tenemos buenas noticias! Con una definición pura de los parámetros de permeabilidad, puede evitar el modelado geométrico complejo del elemento poroso. Utilice esta función para simular andamios permeables, cortinas de polvo, estructuras con mallas, etc.

Más información

¿Ya conoce el editor para el control de refinamientos de mallas? ¡Es una gran ayuda para su trabajo! ¿Por qué? Es fácil, le ofrece las siguientes opciones:

• Visualización gráfica de las áreas con refinamientos de malla
• Refinamiento de malla de zonas
• Desactivación del refinamiento de malla sólida en 3D estándar con la transversión en los refinamientos de malla en 3D manuales correspondientes.

Estas opciones le ayudan a formular una regla adecuada para mallar todo el modelo, incluso para los modelos con dimensiones poco comunes. Utilice el editor para definir de forma eficiente pequeños detalles del modelo en grandes edificios o áreas de malla detalladas en el área del recubrimiento del modelo. ¡Quedará asombrado!
