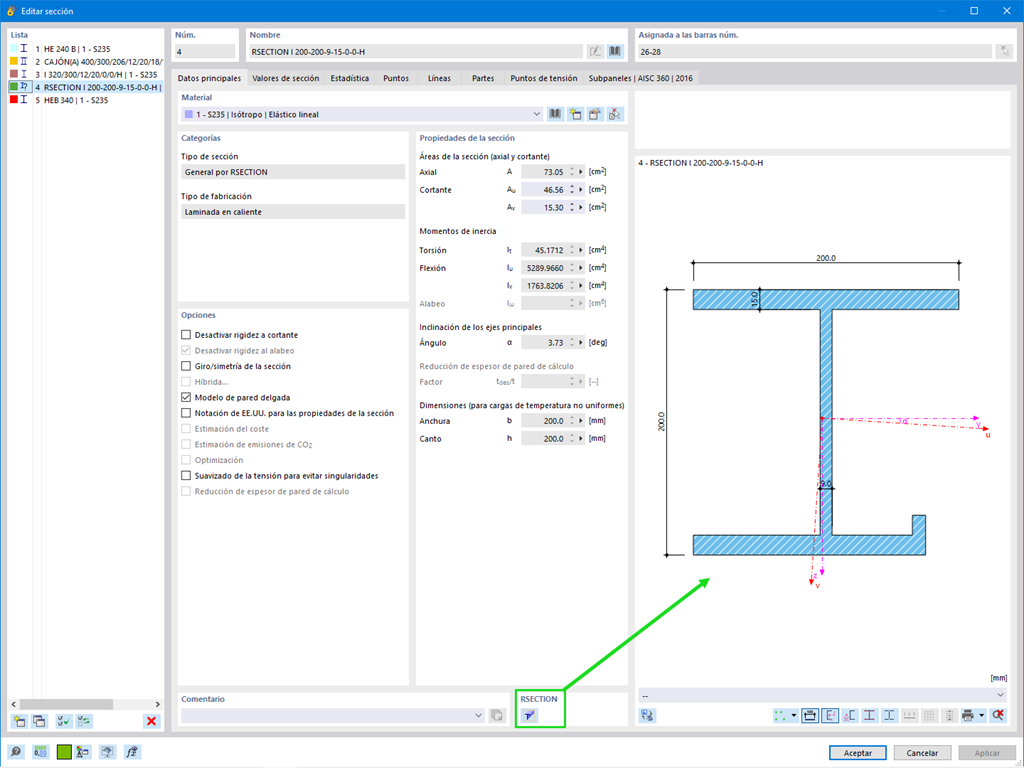

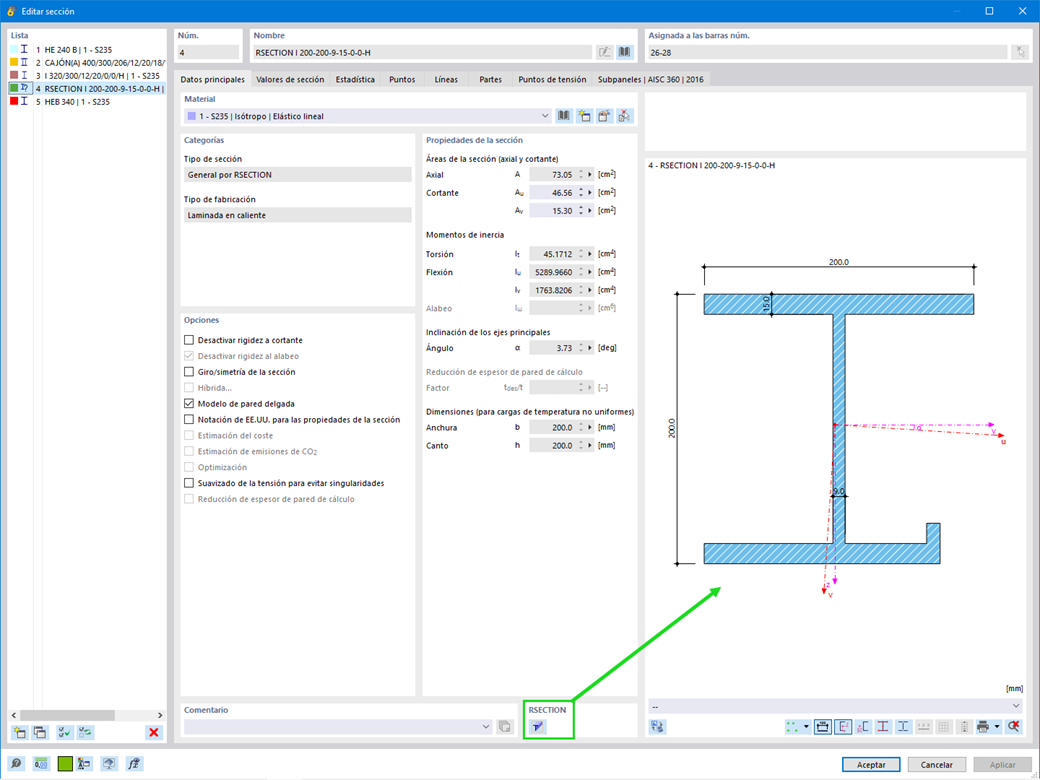

Puede abrir las secciones en RSECTION utilizando una conexión directa, modificarlas allí y transferirlas de nuevo a RFEM o RSTAB. Tanto las secciones de RSECTION como las secciones de la base de datos, con la excepción de las viguetas elípticas, semielípticas y virtuales, se pueden abrir y modificar directamente en RSECTION utilizando el botón.

Por ejemplo, puede ajustar la disposición de la armadura de las secciones de RSECTION definidas por el usuario directamente en un entorno local de RSECTION en RFEM o RSTAB. Diese Funktion steht derzeit nur für Querschnitte mit gleichmäßiger Verteilungsart zur Verfügung. Die für Datenbankquerschnitte definierte Querkraft- und Längsbewehrung wird nicht in RSECTION importiert.

En el complemento Cálculo de hormigón, puede calcular cualquier sección de RSECTION. Defina el recubrimiento de hormigón, el esfuerzo cortante y la armadura longitudinal directamente en RSECTION.

Después de importar la sección armada de RSECTION en RFEM 6 o RSTAB 9, puede utilizarla para el cálculo y dimensionamiento en el complemento Cálculo de hormigón.

Ir al vídeo explicativo

Al realizar un cálculo según EN 1993‑1‑3, es posible representar gráficamente una forma de modo para el pandeo distorsional de una sección y para las secciones de RSECTION.

La forma del modo también se puede generar en RSECTION 1 para las secciones de la biblioteca.
