He idealizado una cartela usando una sección de inicio y final (calculada en SHAPE-THIN) y he calculado una estructura. Durante el cálculo de la tensión en STEEL, aparece el mensaje de error "La barra de sección variable contiene secciones incompatibles". ¿Cuál es el error?

Respuesta

Este mensaje aparece si ambas secciones de la cartela tienen un número diferente de puntos de tensión.

Las tensiones en STEEL se determinan con los segundos momentos del área y las distancias a los puntos de tensión. Ahora, si la sección inicial y final de la cartela tienen números y ubicaciones de puntos de tensión diferentes, el programa no puede interpolar los valores intermedios. En el modo de renderizado, a menudo no se visualiza la cartela sino sólo las dos secciones al principio y al final. Puede ver una "rotura" en medio de la barra.

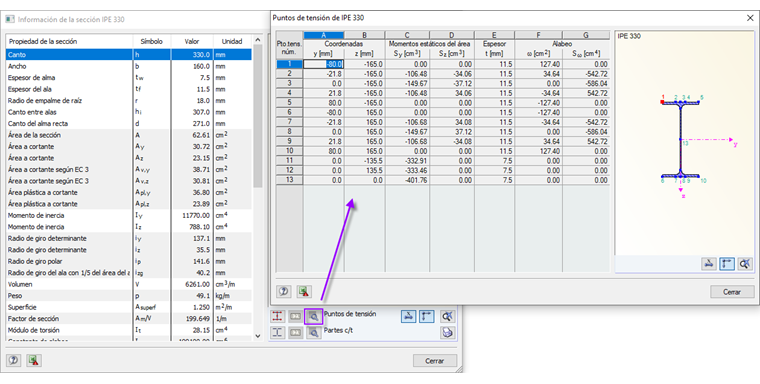

Puede consultar los puntos de tensión de una sección en sus detalles. Haciendo clic en el botón [Detalles de puntos de tensión] puede abrir una tabla que muestre los valores exactos de los puntos de tensión (número, ubicación, etc.).

Para resolver el problema, debe crear el mismo número de puntos de tensión. Se puede hacer, por ejemplo, al crear una sección al final de la cartela como copia del principio de la sección y ajustando la altura. Sin embargo, se debe preservar la forma original. Por lo tanto, también podría ser necesario modelar un refuerzo muy pequeño.

También puede crear las secciones acarteladas con las secciones de la biblioteca de RSTAB: con este propósito, existe la "sección en I reforzada con sección en T inferior" entre las secciones soldadas.

Palabras clave

puntos de tensión cartela secciones incompatibles tensión
