Tato zpráva se objeví, pokud mají krajní průřezy nosníku proměnného průřezu rozdílný počet napěťových bodů.
Napětí v přídavném modulu STEEL se počítají pomocí momentů setrvačnosti a vzdáleností k napěťovým bodům. Nyní, pokud mají počáteční a koncový průřez náběhu různá čísla a místa napěťových bodů, program nemůže interpolovat mezihodnoty. V režimu renderování se často nezobrazuje náběh, ale pouze oba průřezy na začátku a na konci. Uprostřed nosníku se průřezy mění.

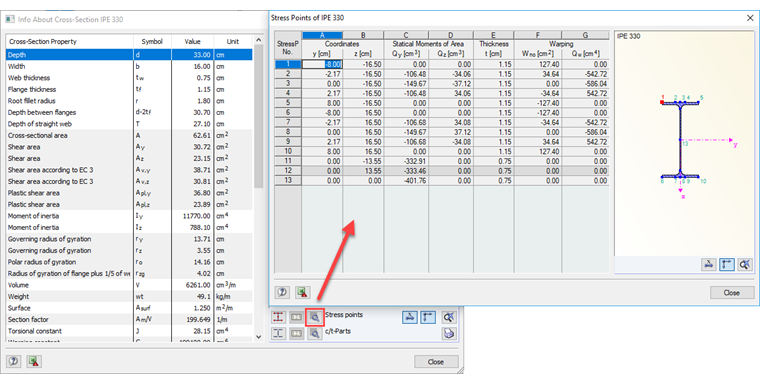

Napěťové body profilu můžete vidět v informacích o průřezu. Po zmáčknutí tlačítka [Detaily napěťových bodů] se objeví tabulka s přesnými daty o napěťových bodech (počet, poloha atd.).
Řešením je tedy mít stejný počet napěťových bodů u obou průřezů. Toho lze dosáhnout například vytvořením koncového profilu zkopírováním počátečního profilu a přizpůsobením rozměrů. Původní tvar však musí být zachován. Proto by bylo nezbytné, modelovat jen minimální zesílení posílení.
Průřezy s náběhy můžete také vytvořit pomocí knihovny RSTAB: Pro tento případ jsou pod svařovanými profily k dispozici profily „profily s náběhy pod vyztuženými IVU“.
