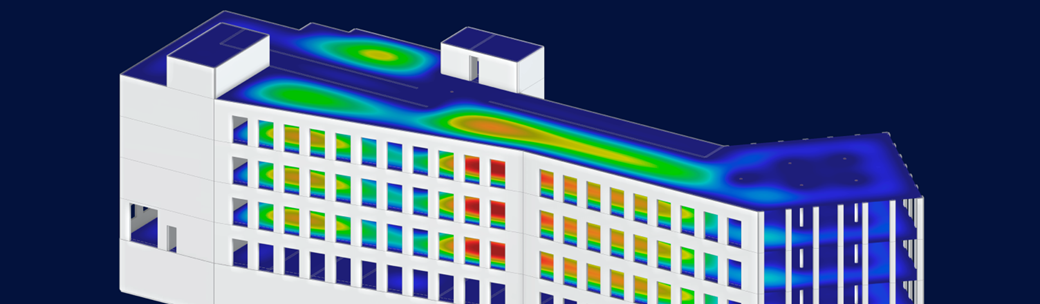

Herramientas útiles para modelos de varias plantas (pilar, muro, viga, piso, etc.)

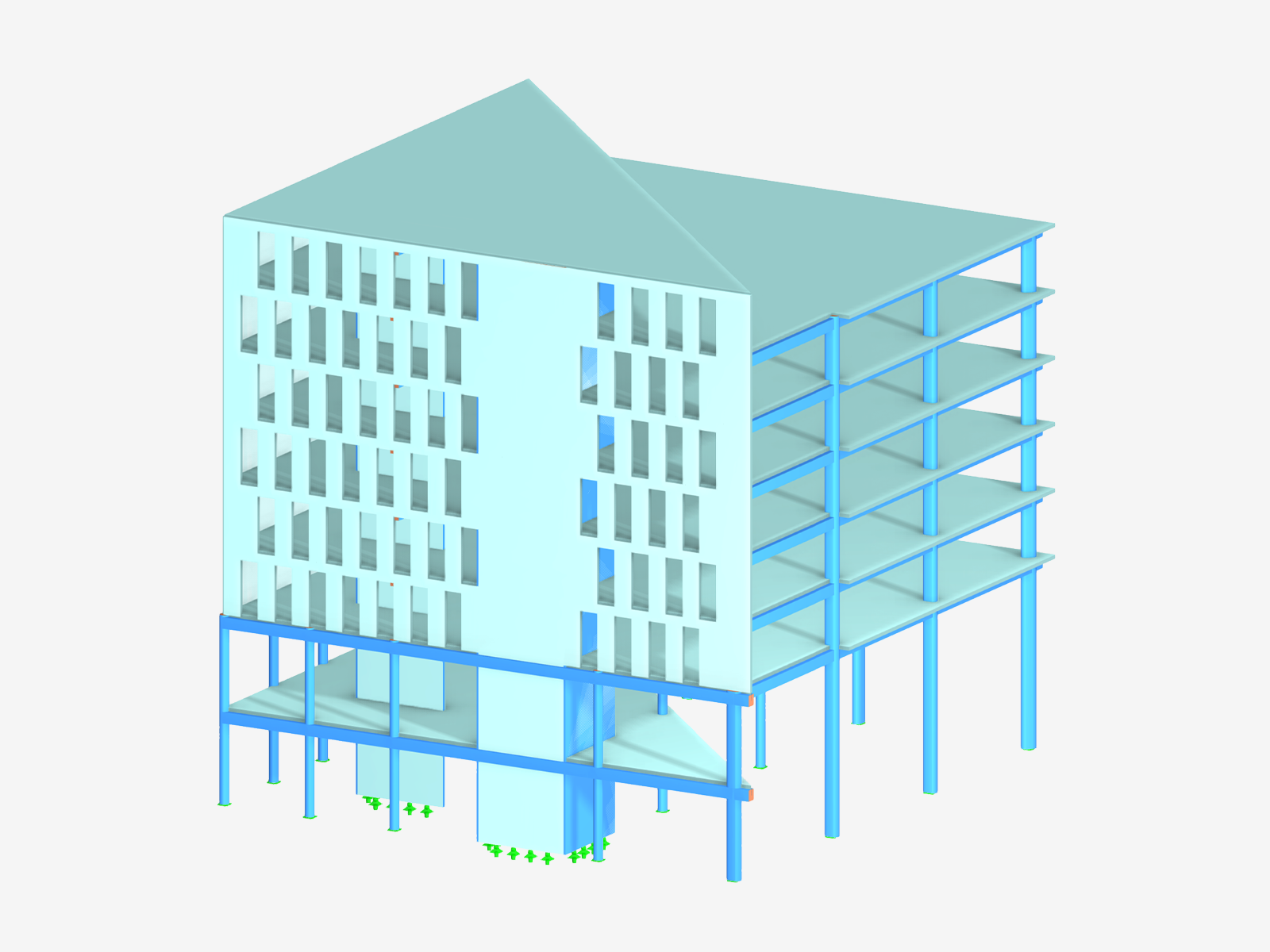

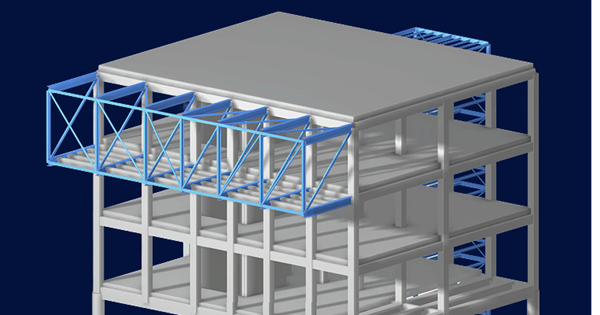

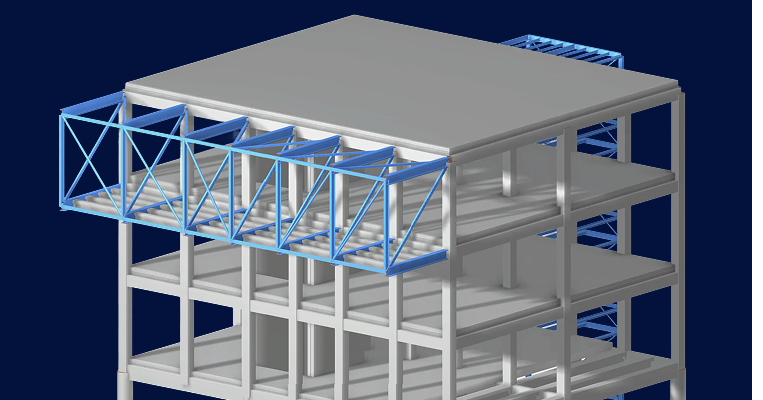

Modelado de edificios eficiente con RFEM 6
Con este complemento, puede reducir su modelo de edificio a los elementos relevantes estáticamente. De este modo, obtendrá una representación precisa y clara de la estructura portante, ideal para cálculos eficientes y resultados claros.
El modelo de edificio es un complemento esencial, ideal para edificios de varios pisos. Con funciones como la división en losas y dimensionamiento de paredes (2D/3D), gestión sencilla de objetos (losas, paredes, pilares, etc.) y manejo intuitivo, el modelo de edificio ofrece un apoyo integral para una modelización de estructuras eficiente y precisa.
En combinación con el complemento Análisis de Estados de Construcción (CSA), se puede considerar el proceso de construcción de las estructuras.
Esta herramienta permite procesar datos de construcción rápidamente, implementar cambios en el modelo sin esfuerzo, desde planos de construcción simples hasta estructuras complejas.

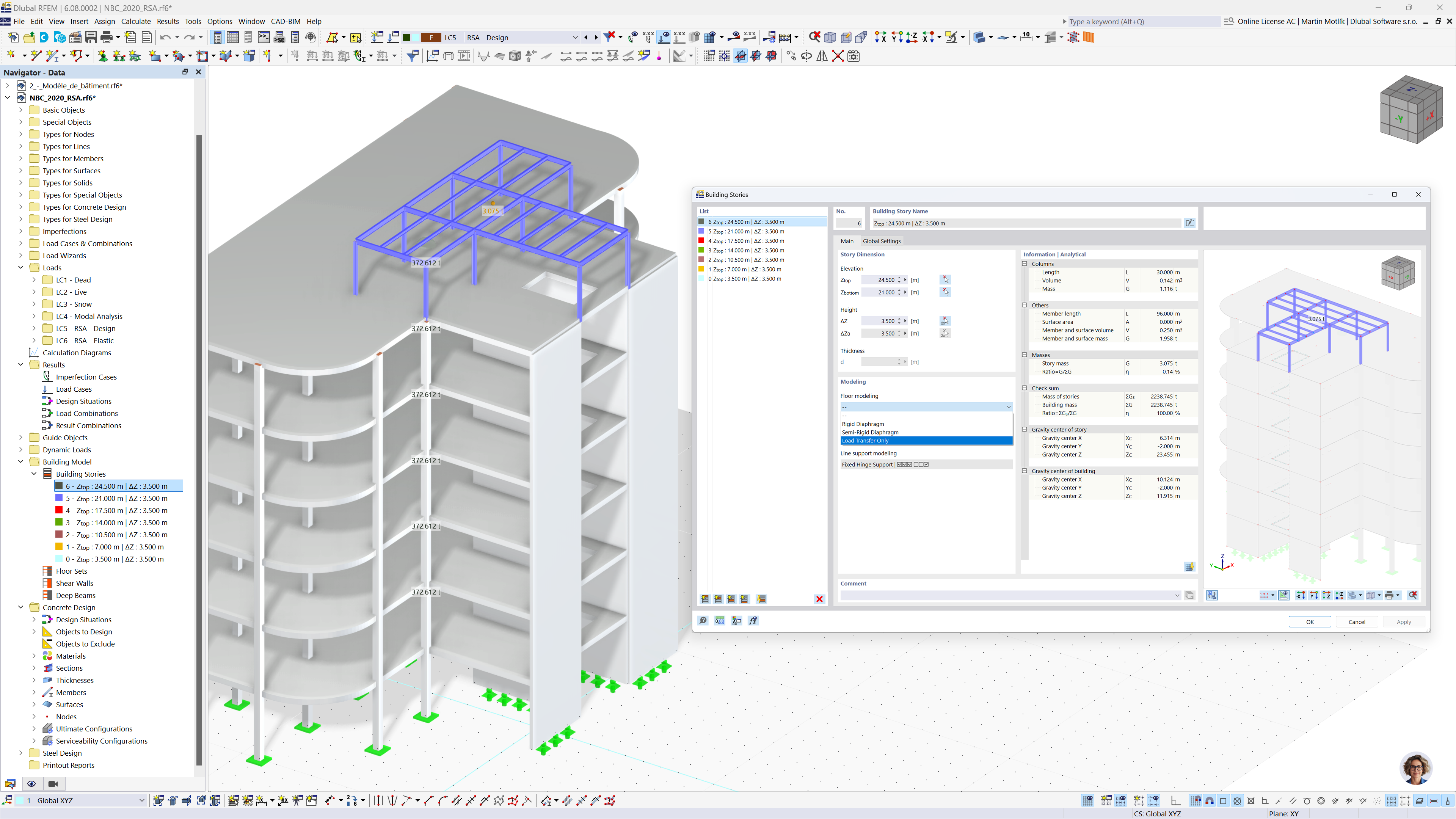

Video: Modelo de edificio para edificios de varios pisos | RFEM 6 de Dlubal Software

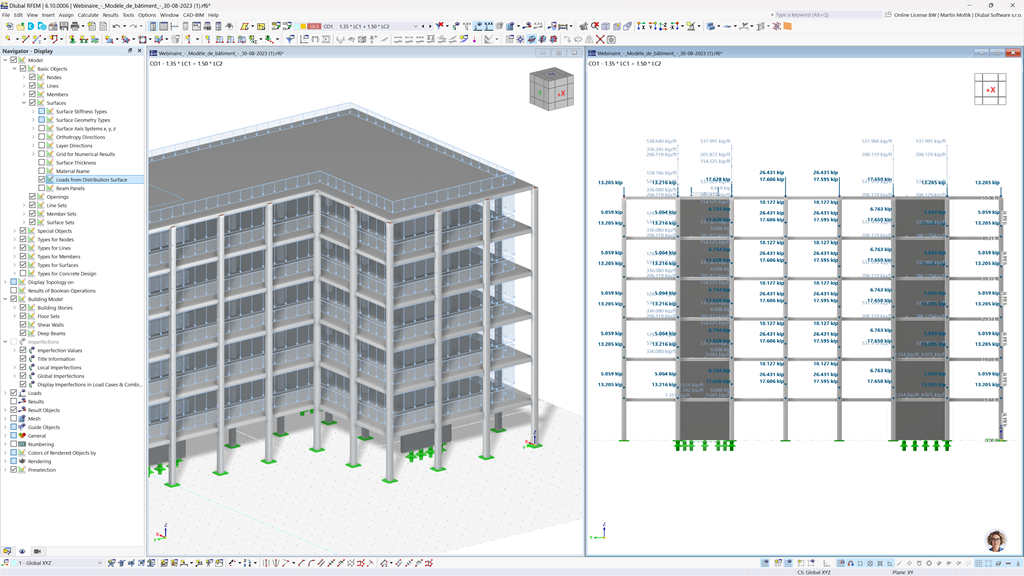

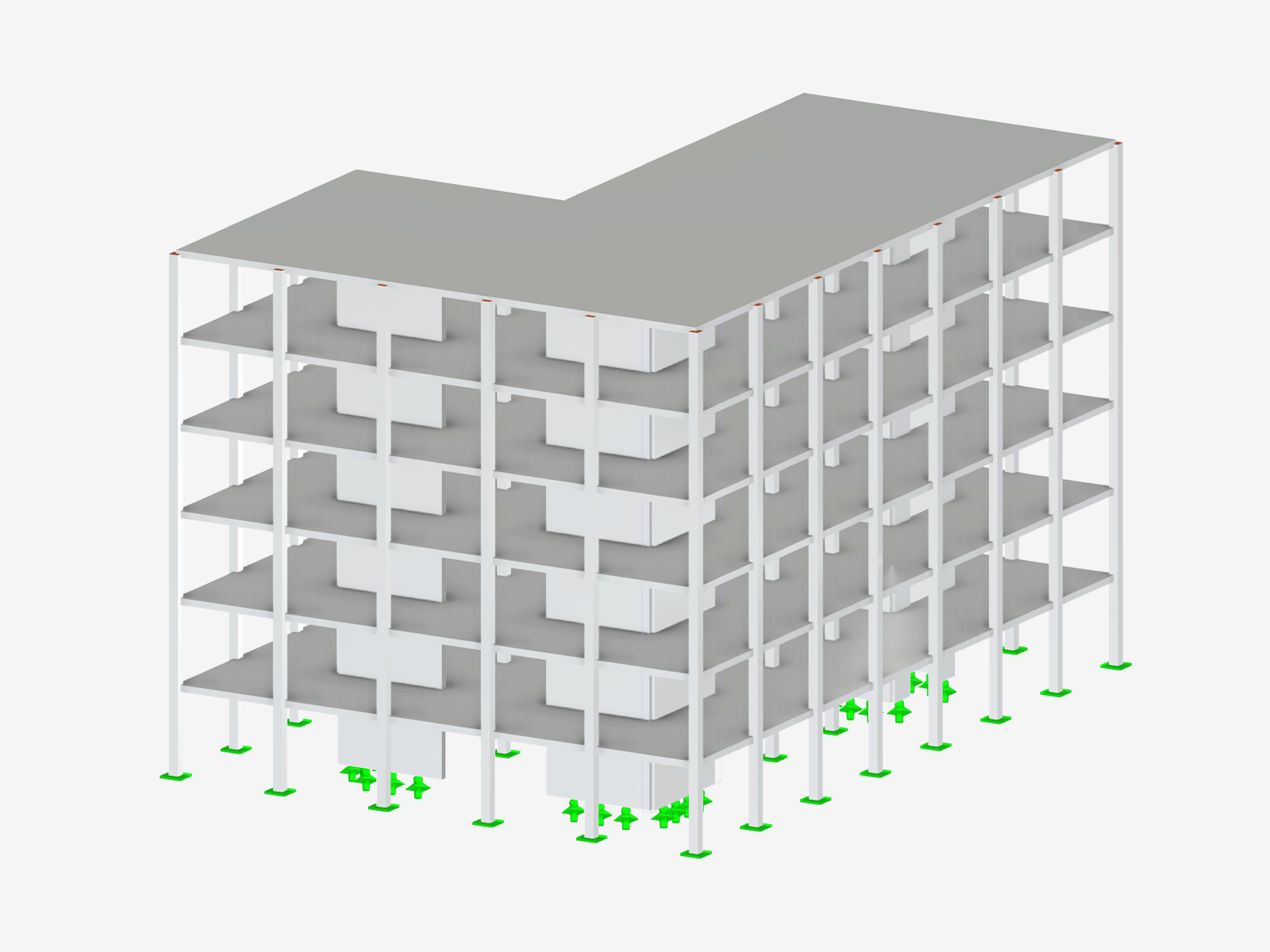

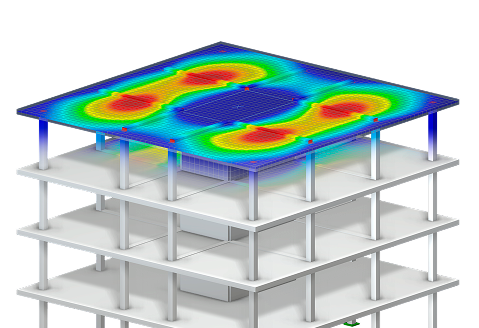

Comparación del modelo de estructura de concreto sin distribución de carga (izquierda) y con distribución de carga (derecha)
Video: Modelo de edificio para edificios de varios pisos | RFEM 6 de Dlubal Software

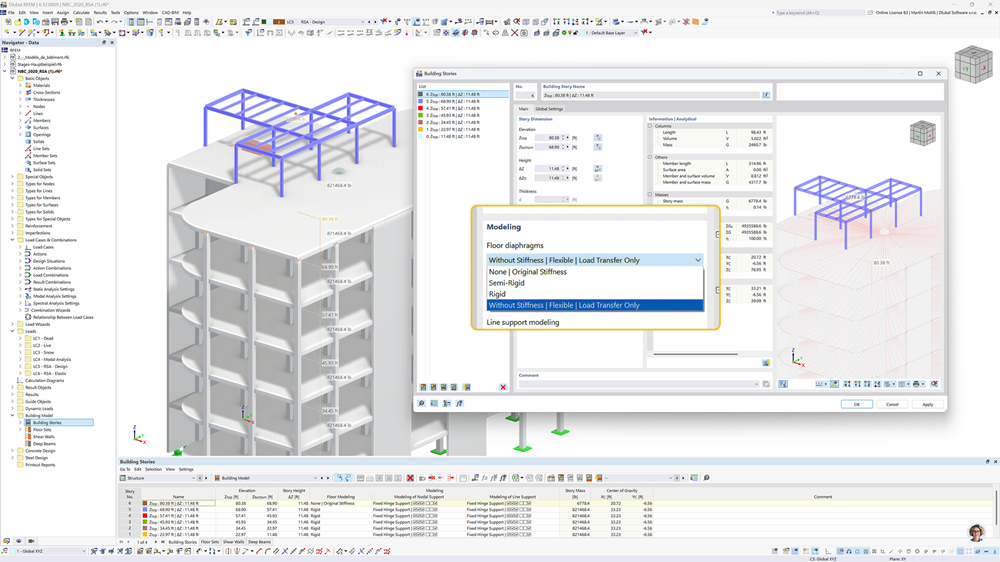

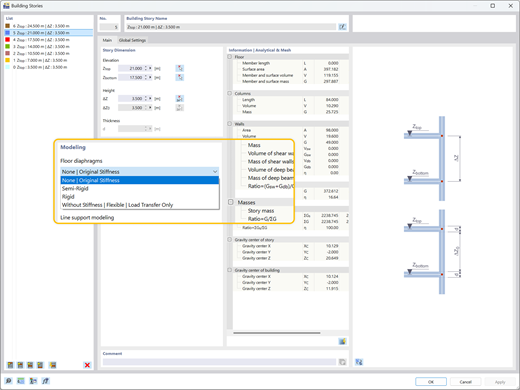

Ilustración de tipos de Diafragmas de Piso
Comparación del modelo de estructura de concreto sin distribución de carga (izquierda) y con distribución de carga (derecha)
_1.png?mw=200&hash=8acec83e1c3f2994f584ecbddd56d817d1dd252d)

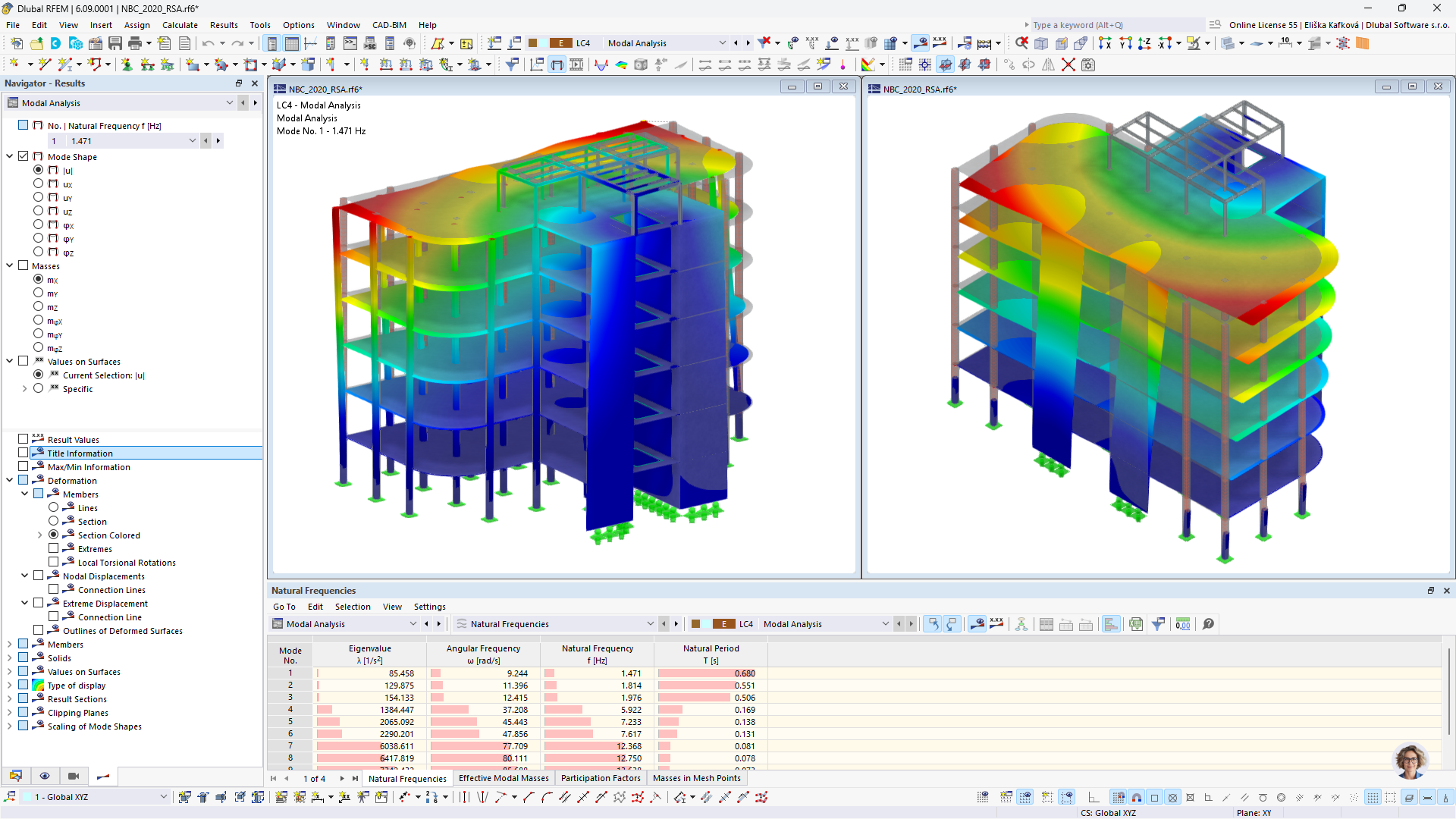

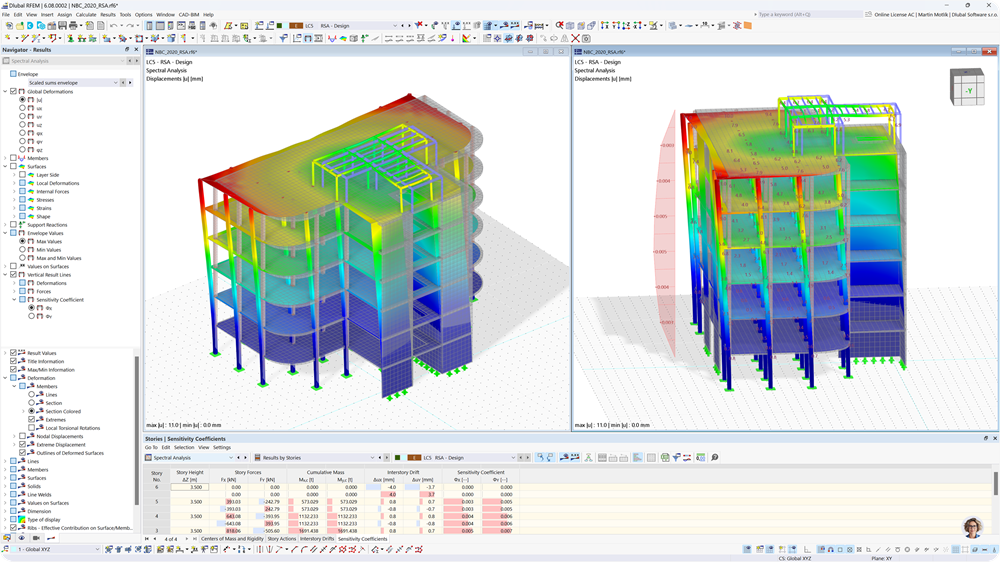

Visualización del Análisis del Coeficiente de Sensibilidad del Espectro de Respuesta
Video: Modelo de edificio para edificios de varios pisos | RFEM 6 de Dlubal Software

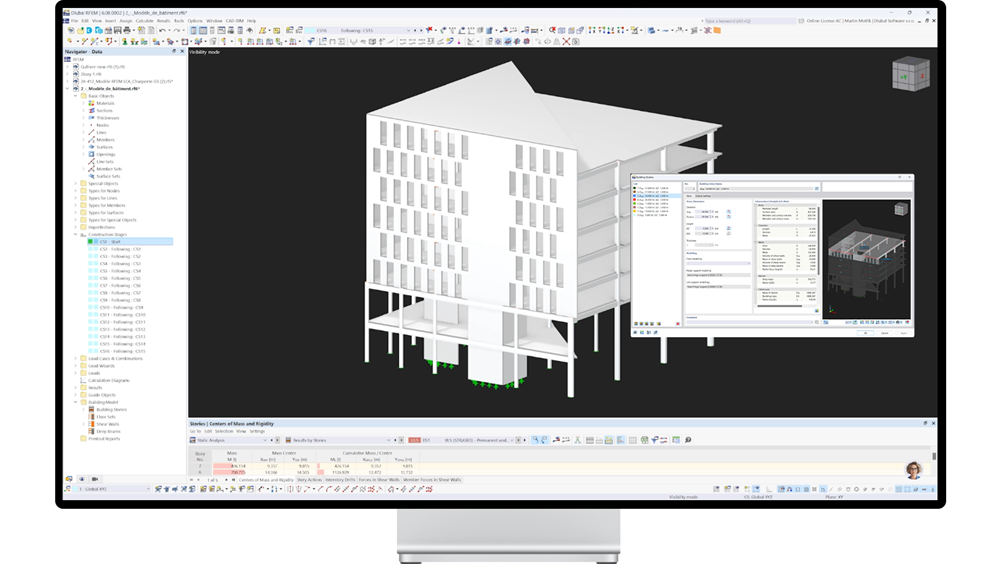

El complemento Building Model organiza su modelo 3D en pisos definidos, simplificando el análisis de estructuras de varios niveles. Simplifica automáticamente la distribución de cargas y maneja configuraciones de rigidez específicas, permitiendo una evaluación sísmica precisa y verificaciones de estabilidad global basadas en el comportamiento realista del edificio.
Estabilidad y optimización de edificios

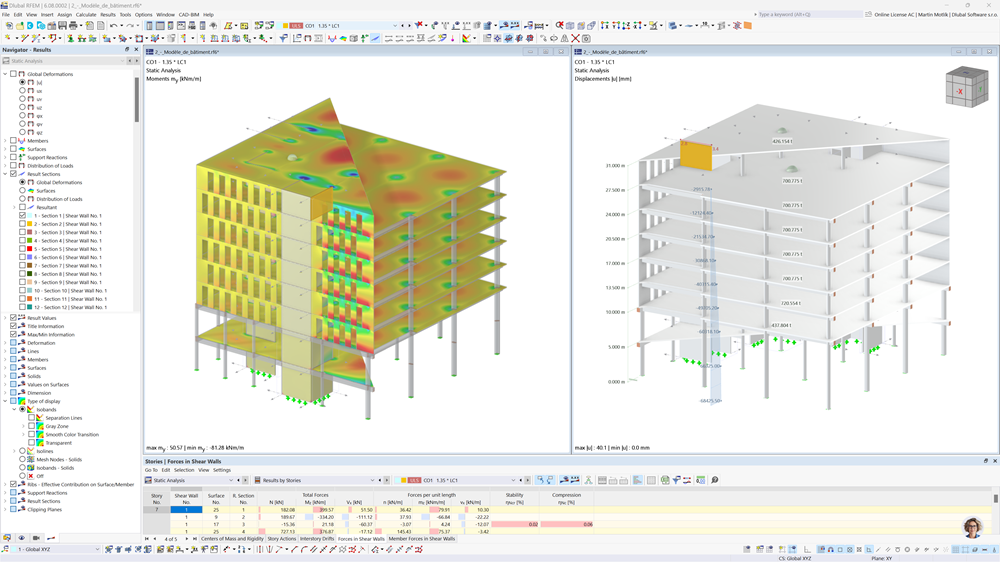

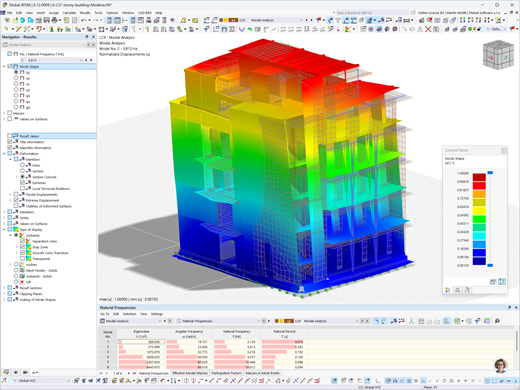

Después de calcular un análisis sísmico, se generan los resultados en forma de tablas para cada nivel de piso, incluyendo el centro de masa, el centro de rigidez, el cortante de piso y los desplazamientos de piso. Esto permite una evaluación precisa de la respuesta de la estructura a estas cargas sísmicas aplicadas. Información adicional de los resultados, como los coeficientes de sensibilidad y la deriva de piso, indican si se requiere una optimización adicional de la estructura para asegurar los requisitos de estabilidad.

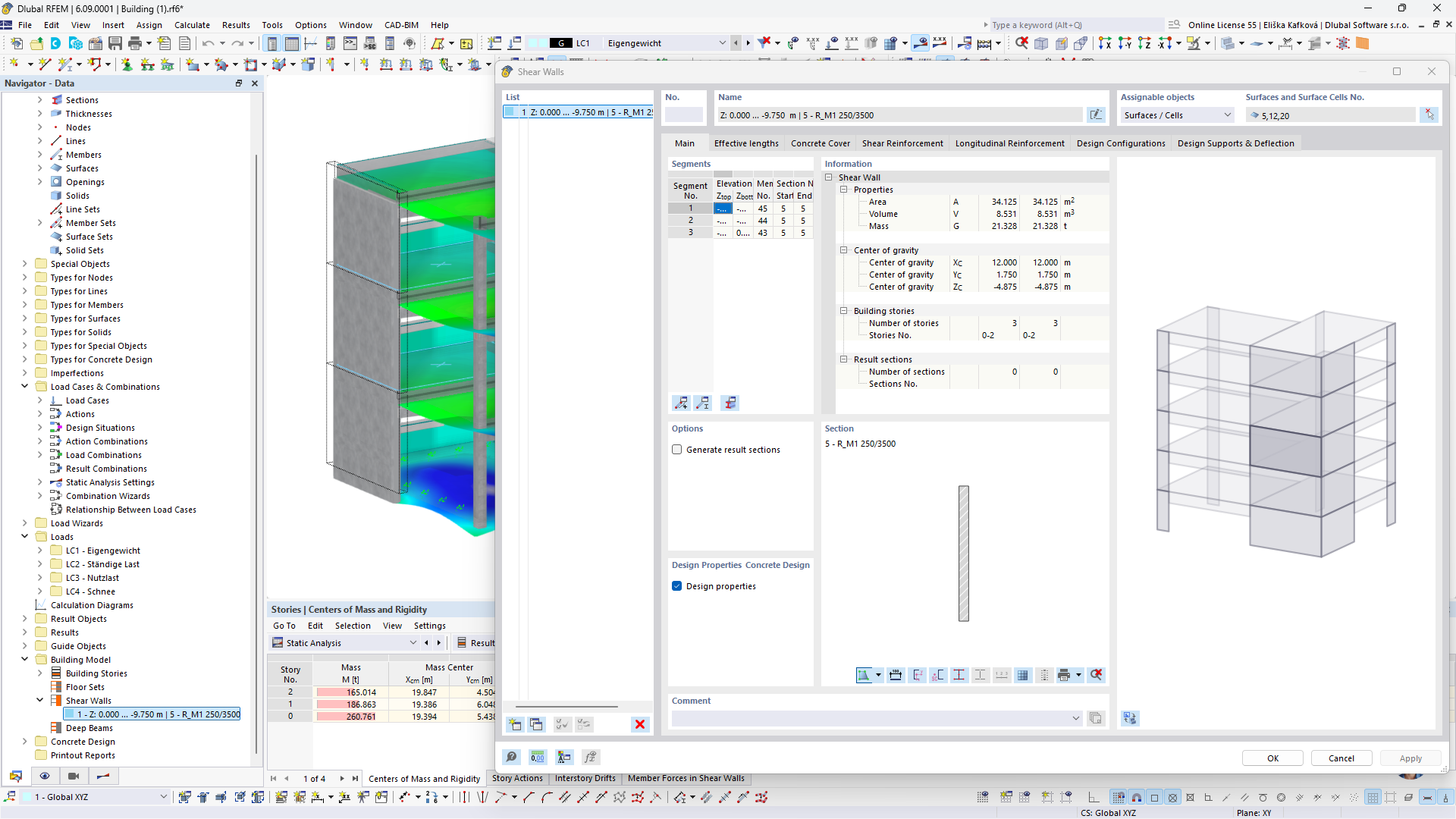

Análisis lateral y gravitatorio
Al utilizar diafragmas rígidos o semi-rígidos con el complemento Building Model, el análisis lateral 3D (paredes) se realiza de manera independiente del análisis de gravedad 2D (pisos). El complemento identifica automáticamente el centro de masa y, en el caso de diafragmas rígidos, el centro de rigidez para cada piso. También determina parámetros clave como la respuesta torsional, el comportamiento de desplazamiento y las fuerzas que actúan sobre cada muro de corte.
Diafragmas del piso
Los diafragmas se pueden asignar a cada piso de manera independiente. Los tipos de diafragma incluyen rígido, semi-rígido o flexible. Además, también está disponible una asignación de "sin diafragma". Al utilizar los tipos de diafragma ofrecidos, se empleará la rigidez correspondiente en el plano y fuera del plano para los cálculos laterales y de gravedad del edificio. La modelización de diafragmas te ofrece flexibilidad al modelar sistemas estructurales complejos sin causar un esfuerzo de cálculo innecesario.

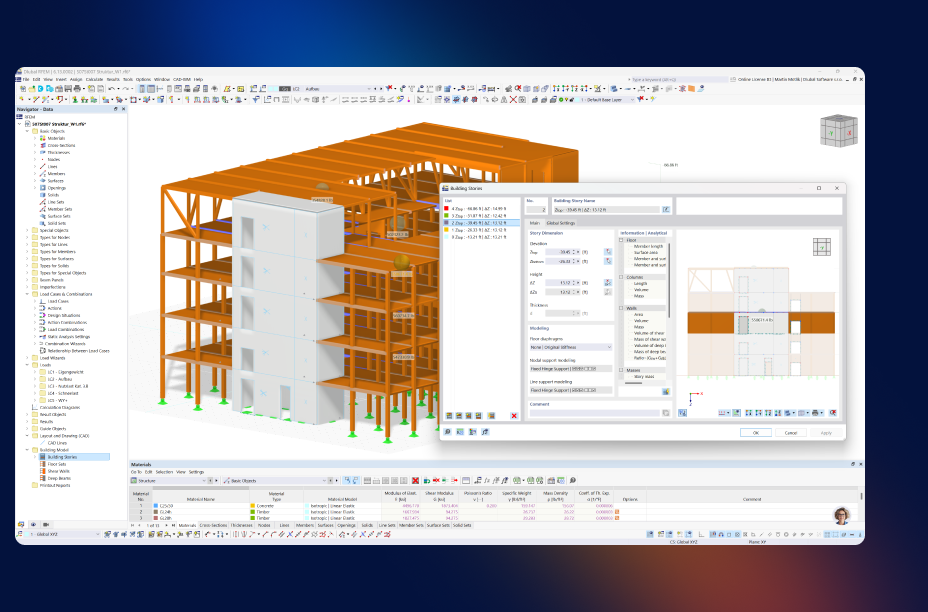

Edificio de laboratorio en Garching, cerca de Múnich
El complemento "Modelo de Edificio" desempeñó un papel crucial en el análisis de esta impresionante estructura de madera. Permitió a los ingenieros de Lignaconsult gestionar de manera eficiente las definiciones de plantas y verificar la estabilidad de las superficies de CLT multicapa durante la fase de construcción.
Artículos de análisis de modelo de edificio
_1.png?mw=920&hash=800a0a290931e6a559e5d7288131ecfd3f68d720)

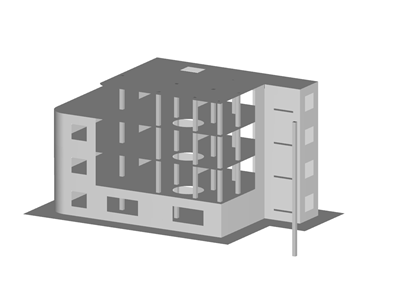

Evaluación del desplazamiento entre pisos bajo cargas sísmicas según ASCE 7-22
El exceso de desplazamiento puede llevar a la inestabilidad del sistema y causar daños a los componentes no estructurales. Este artículo detalla el procedimiento para evaluar el desplazamiento entre pisos en RFEM 6 según los estándares ASCE 7-22.

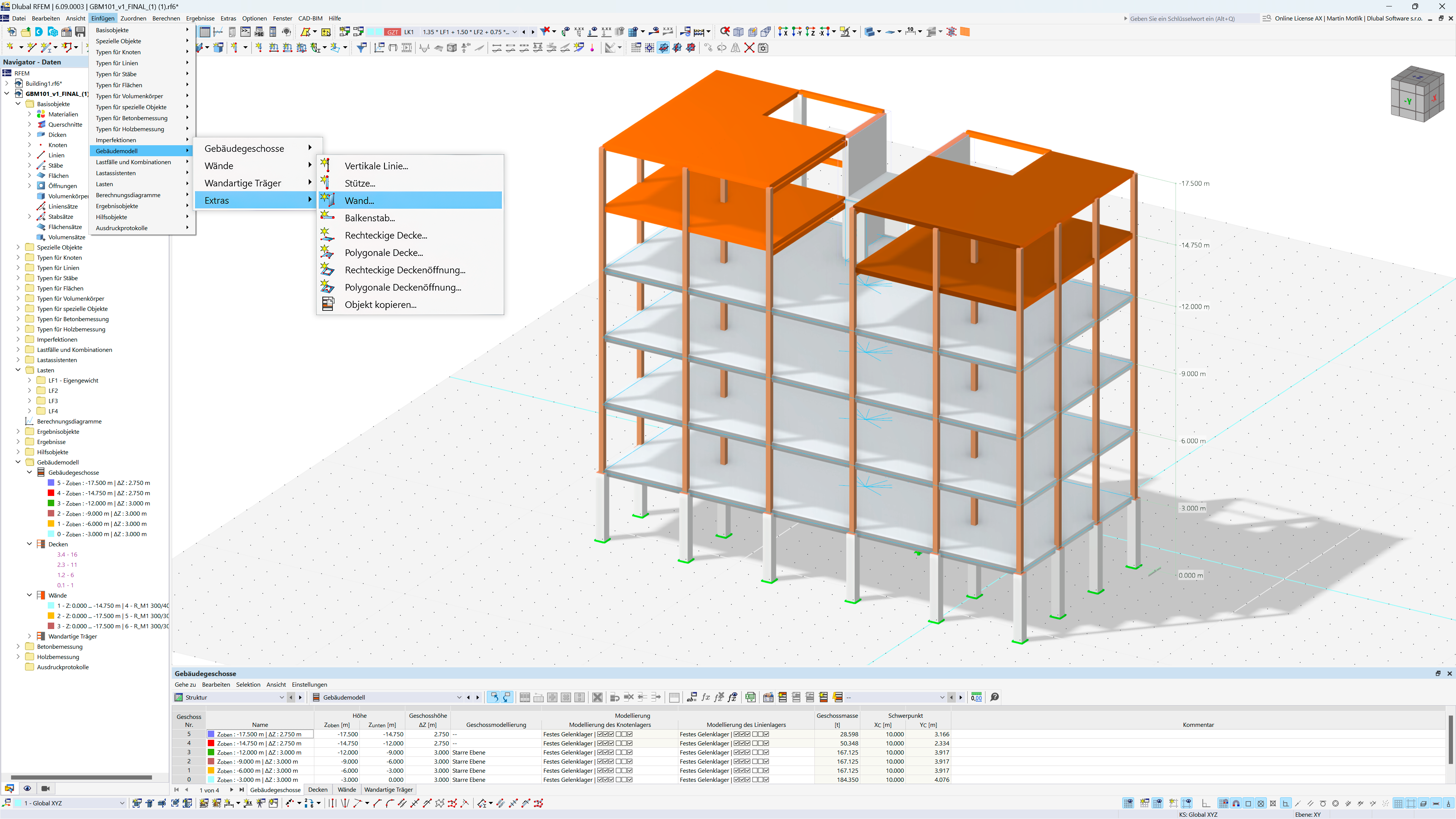

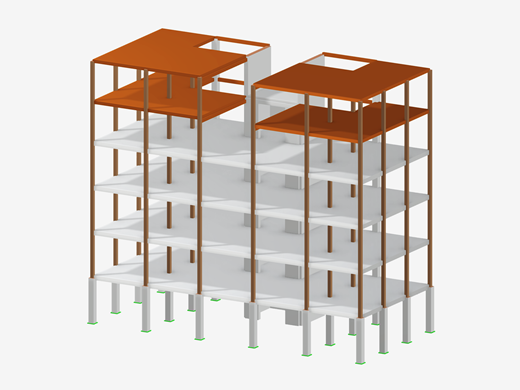

Tipos de planta en el complemento Modelo de edificio de Dlubal
¿Está centrado en el comportamiento dinámico, la simplificación estructural o elementos secundarios? Aprenda a seleccionar la definición correcta de piso para sus objetivos específicos y explore los diferentes tipos disponibles en el complemento del Modelo de Edificio.
Preguntas más frecuentes
Principal ventaja del uso del complemento Modelo de edificio para análisis sísmico
Una ventaja clave del complemento del modelo de edificio es su capacidad para determinar con precisión el desplazamiento inter-piso, un parámetro crítico en el diseño sísmico. Evaluar el desplazamiento de piso es esencial para asegurar la integridad estructural al limitar el desplazamiento excesivo, que puede causar inestabilidad o daño a componentes no estructurales, como tabiques.
Con esta funcionalidad, los ingenieros también pueden calcular factores de estabilidad y coeficientes de sensibilidad de desplazamiento inter-piso, ayudando a evaluar si los efectos P-delta deben incluirse en el análisis sísmico. Estos efectos luego pueden integrarse sin problemas en RFEM 6, junto con el complemento de Análisis de Espectro de Respuesta, para una evaluación más exhaustiva y completa del desempeño sísmico del edificio.
¿Puedo diseñar tanto muros de cortante de madera como de hormigón con este complemento?
Sí. El complemento Building Model admite verificaciones de diseño para ambos materiales. Se integra con normativas como Eurocódigo 5, NDS y CSA 086 para madera, así como Eurocódigo 2, ACI y CSA A23.3 para concreto, proporcionando una verificación de diseño segura y eficiente con una salida gráfica clara.
¿Por qué el cálculo de componentes de edificios independientes provoca inestabilidad?
El modelo de edificio y la característica de modelar plantas con "Diafragma Rígido" no está diseñado para todos los tipos de edificios. La función fue desarrollada principalmente para edificios 3D con 5-10 plantas (o más) con un plano de planta regular o idéntico. Esto significa que solo debes asignar la función "Diafragma Rígido" a las losas donde las paredes y columnas están posicionadas de manera idéntica en las plantas superiores e inferiores.
Aprende más: FAQ | Inestabilidad al usar modelo de edificio con "Diafragma rígido"
¿Cómo maneja el complemento cargas laterales como el viento o los sismos?
El complemento utiliza elementos laterales definidos (muros de corte) para transferir cargas horizontales exclusivamente. Calcula automáticamente el centro de masa y la rigidez para cada piso, junto con los parámetros de torsión y desplazamiento, permitiendo una evaluación rápida y precisa del comportamiento del edificio bajo cargas laterales.
Buenas prácticas para modelar liberaciones de líneas de madera maciza y articulaciones de línea con diafragmas en RFEM 6
Usar liberaciones de línea o bisagras dentro de un diafragma definido (rígido o semirrígido) generalmente no se recomienda. Los diafragmas asumen continuidad en el plano, mientras que las liberaciones de línea introducen discontinuidad, creando un conflicto de rigidez que puede llevar a inestabilidad numérica. Para una modelación precisa de madera en masa, es mejor omitir el diafragma y modelar el sistema de piso completamente en 3D.
