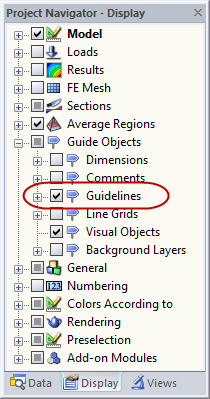

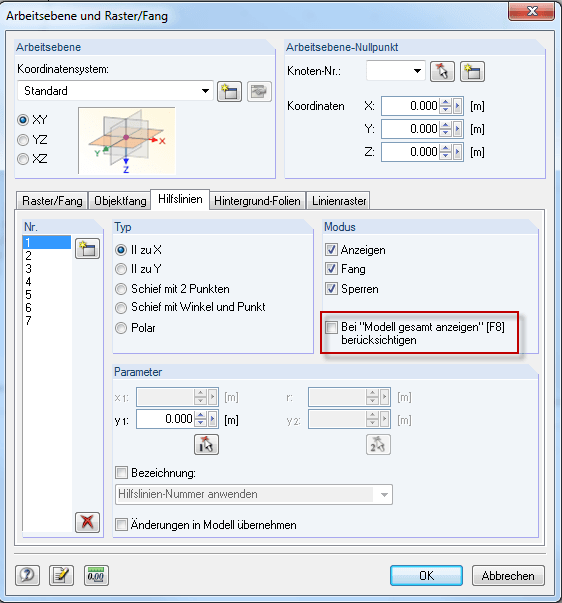

Puede controlar la visualización de las líneas auxiliares en el Navegador de proyectos - Mostrar (ver Figura 01). Además, también puede definir si mostrar sólo el modelo o algunas o todas las líneas auxiliares existentes en la vista general del modelo. Si las líneas auxiliares sobresalen mucho más allá del modelo, la vista completa se puede limitar al modelo (ver figura 02).
Pregunta
¿Cómo puedo ocultar y mostrar rápidamente las líneas auxiliares en mi modelo?
La Sra. Matula proporciona soporte técnico para nuestros clientes.
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
Para un análisis del espectro de respuesta de modelos de edificios, puede mostrar los coeficientes de sensibilidad para las direcciones horizontales por planta.
Estas cifras clave le permiten interpretar la sensibilidad a efectos de estabilidad.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
