Respuesta:

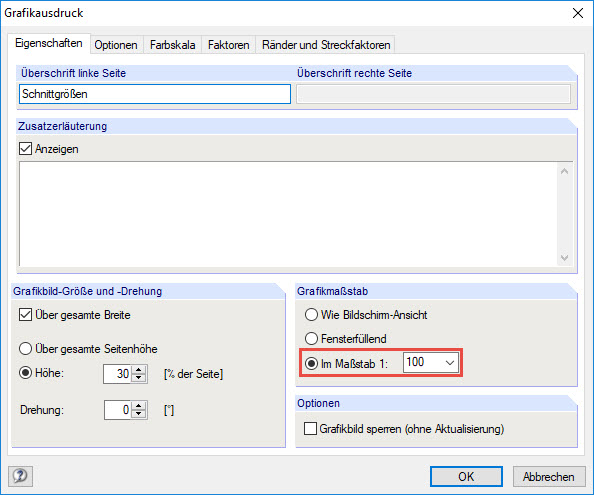

Las imágenes que ya se han impreso en el informe se pueden cambiar haciendo clic con el botón secundario en la imagen → "Propiedades". También es posible cambiar retroactivamente la escala gráfica al tamaño deseado.
Pregunta
¿Es posible cambiar la escala de las imágenes en un informe de forma retroactiva?
