Pregunta

Realizo un análisis según el método general 6.3.4 EN 1993-1-1 y he activado la adición "Método adaptado según Naumes". El valor crítico de pandeo alpha * crit se visualiza en rojo. ¿Debería preocuparme?

Respuesta:

En absoluto. Si el valor de alpha*crit (el valor crítico de pandeo sin rigidez torsional) se muestra en rojo y asciende a "0", entonces no hay reducción del coeficiente de imperfección (línea de pandeo lateral europea). Se usa el valor básico para el coeficiente de imperfección.

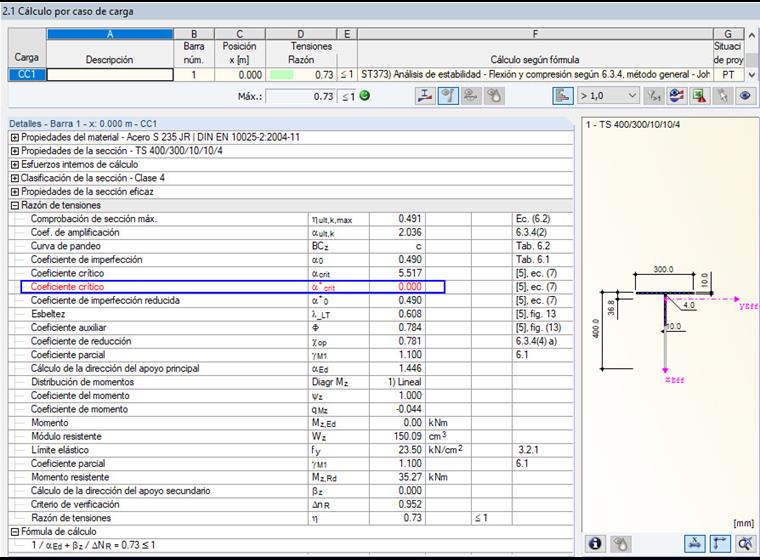

Factor crítico alfa*crit para el método general y el método adaptado según Naumes
Factor crítico alfa*crit para el método general y el método adaptado según Naumes
