Respuesta:

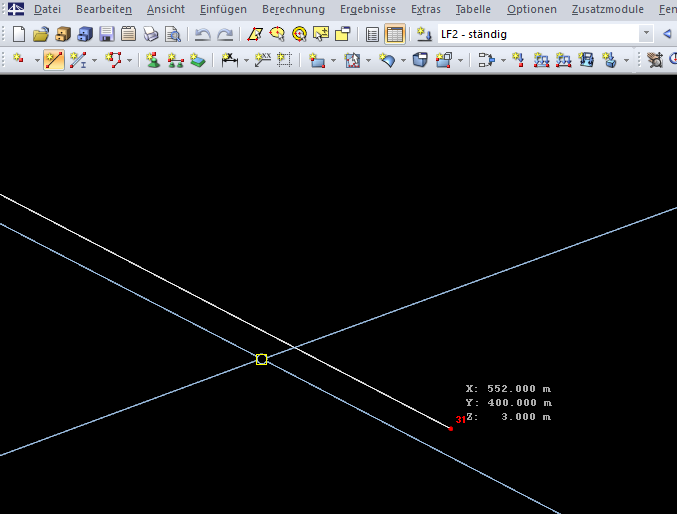

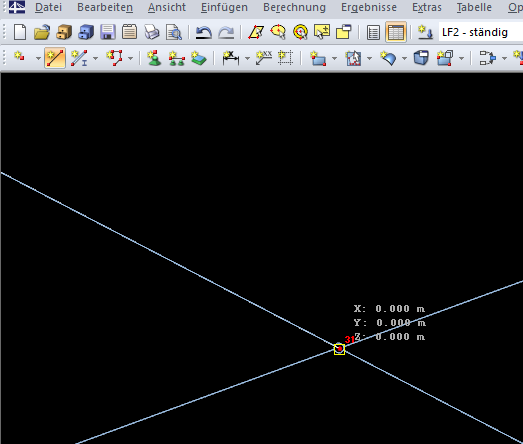

La estructura probablemente esté lejos del origen (0, 0, 0). Die Struktur sollte in den Nullpunkt verschoben werden, damit der Objektfang wie gewünscht funktioniert.
Pregunta
La referencia a objetos se muestra con una distancia desde el punto de referencia. ¿Por qué y cómo puedo solucionarlo?
