Respuesta:

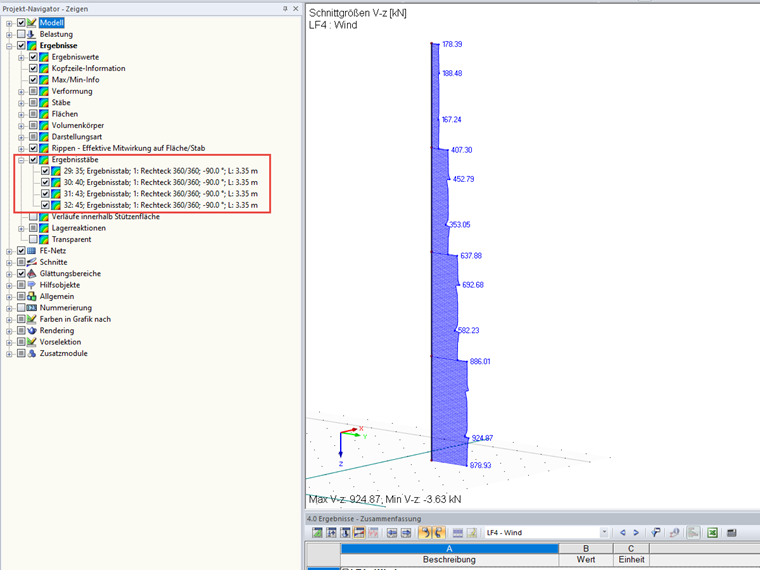

Asegúrese de que la opción "Resultados en barras de resultados" esté activada para las barras de resultados en el navegador Mostrar. Si está desactivado, no se muestran esfuerzos internos.
Pregunta
No se muestran esfuerzos internos para las barras de resultados en mi modelo. ¿Cómo puedo cambiar eso?
