Odpowiedź:
Należy upewnić się, że dla prętów wynikowych w nawigatorze Wyświetlić jest aktywna opcja "Wyniki na prętach wynikowych". Jeżeli jest nieaktywna, siły wewnętrzne nie są wyświetlane.
Pytanie

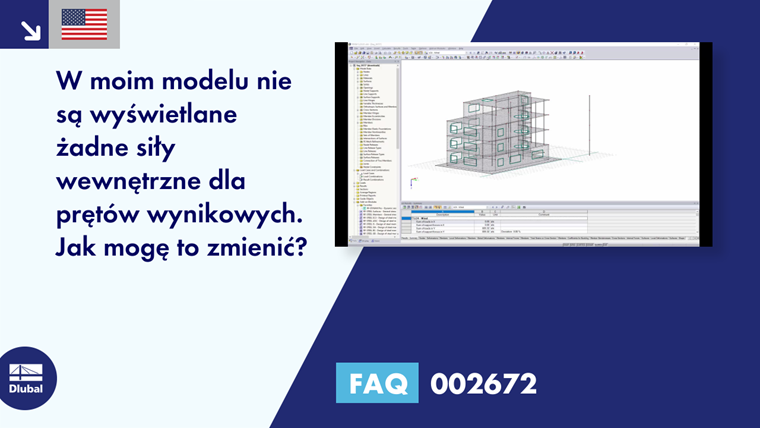

W moim modelu nie są wyświetlane żadne siły wewnętrzne dla prętów wynikowych. Jak mogę to zmienić?
