Respuesta:

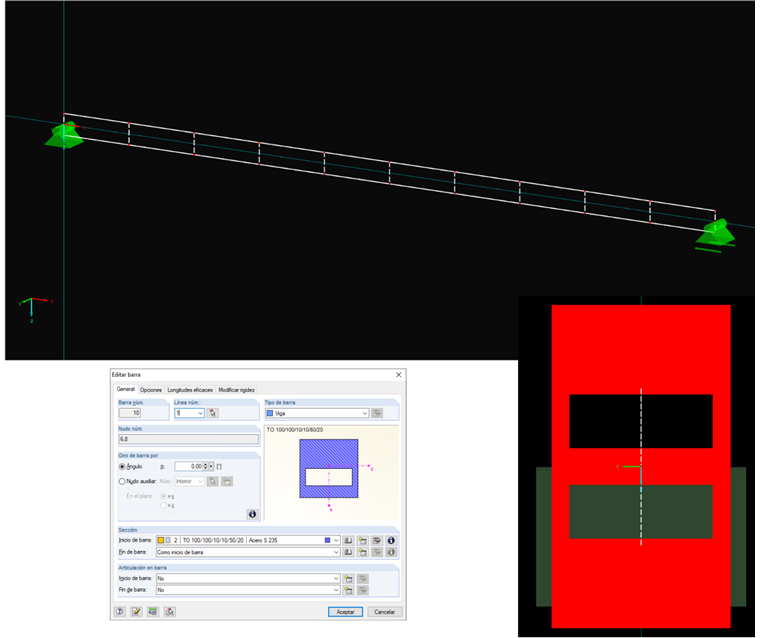

Con el módulo SHAPE-THIN, puede crear cualquier sección. De lo contrario, en RFEM/RSTAB solo puede trabajar con las secciones parametrizables y luego aplicar las barras en paralelo. La imagen 01 muestra un pequeño ejemplo.
Pregunta
¿Cómo puedo crear secciones con agujeros a lo largo del eje x en RFEM o RSTAB?
