Respuesta:

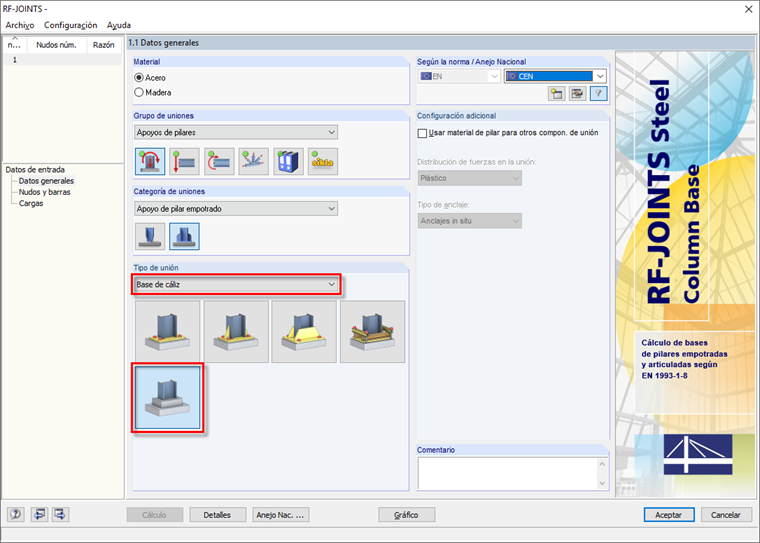

El módulo adicional RF-/JOINTS Steel - Column Base ofrece este tipo para la selección y cálculo. Puede encontrar más información en la página del producto correspondiente de nuestro sitio web.
Pregunta
¿Tenéis un programa para calcular pilares coaccionados en hormigón? No se trata del cálculo del cucharón, sino de la profundidad de empotramiento necesaria, la tensión del hormigón existente, la comprobación del esfuerzo cortante en el pilar, etc.
