Risposta:
Il modulo aggiuntivo RF-/JOINTS Steel - Column Base fornisce questo tipo per la selezione e la verifica. È inoltre possibile trovare ulteriori informazioni sulla pagina del prodotto corrispondente del nostro sito web.
Domanda

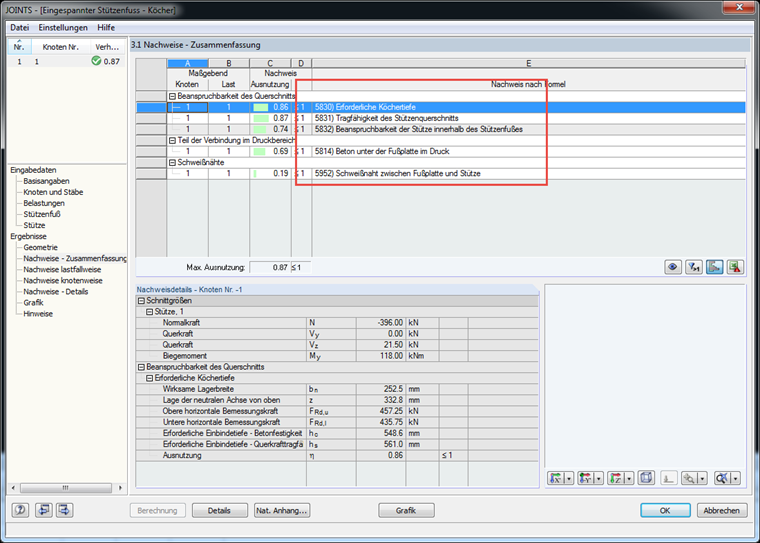

Hai un programma per la progettazione di pilastri vincolati in calcestruzzo? Non si tratta del progetto della benna, ma della profondità di ancoraggio richiesta, della tensione del calcestruzzo fornita, del controllo della tensione di taglio nella colonna e così via.
Hai delle domande?
