Respuesta:
Dado que la superficie se descompuso en componentes al crear una intersección, ahora se calculan los componentes. La superficie original no se considera en el cálculo.
Pregunta

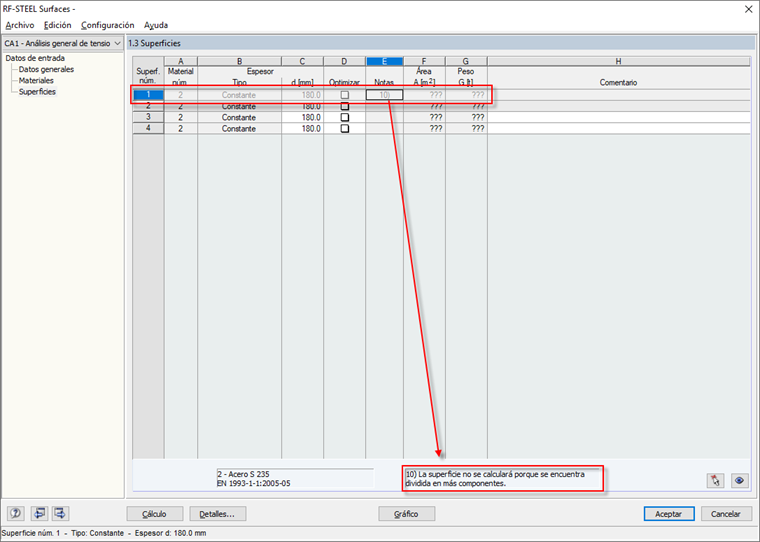

Recibo una nota de que la superficie no está diseñada porque está dividida en varios componentes. ¿Por qué?
