Respuesta:

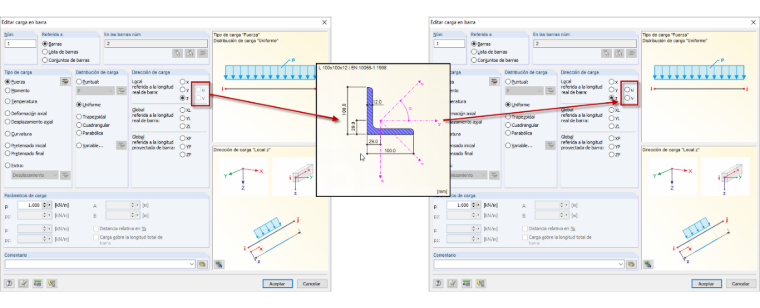

Estos ejes aparecen en gris porque los ejes principales u y v son iguales a los ejes y y z. Si hay una sección con los ejes principales girados, u y v están disponibles para la selección.
Pregunta
¿Por qué los ejes u y v en la ventana de carga de la barra están atenuados?
