Respuesta:

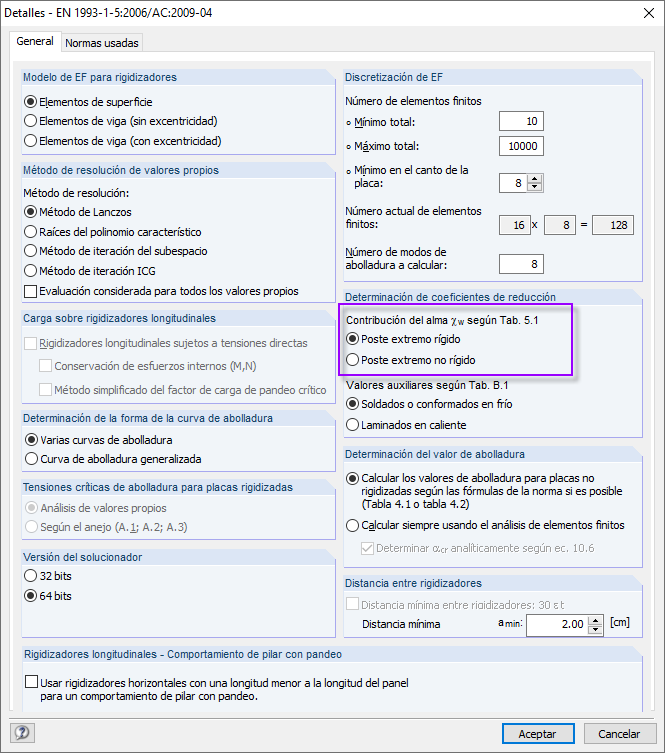

En los Detalles de PLATE-BUCKLING, puede elegir entre un rigidizador rígido y no rígido (poste final) para la determinación del factor de reducción de pandeo por cortante (ver figura 01).
Pregunta
¿Cómo puedo especificar para el cálculo del factor de reducción para pandeo por cortante en PLATE-BUCKLING, si hay un rigidizador rígido o no rígido?
