Odpověď:

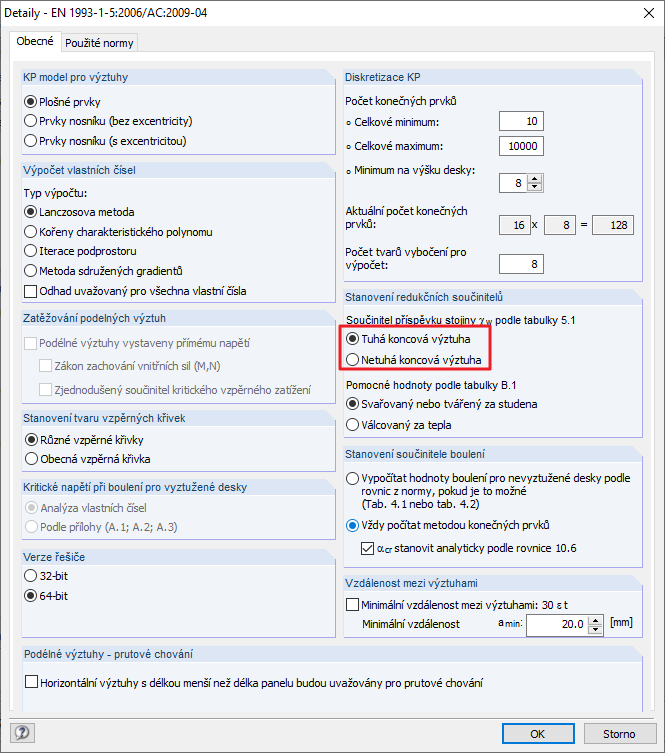

V detailech programu PLATE-BUCKLING je možné pro stanovení redukčního součinitele vzpěrného vybočení vybrat mezi tuhou a tuhou výztuhou (koncový sloup).
Dotaz
Jak mohu zadat pro výpočet redukčního součinitele smykového boulení v modulu PLATE-BUCKLING, zda je výztuha tuhá nebo ne?
