Respuesta:
La rigidez del perno no depende del grado de resistencia y para la mayoría de los tipos de acero es de 21,0000 N/mm². Por lo tanto, puede seleccionar S235 como el material del perno para considerar la rigidez del perno.
Pregunta

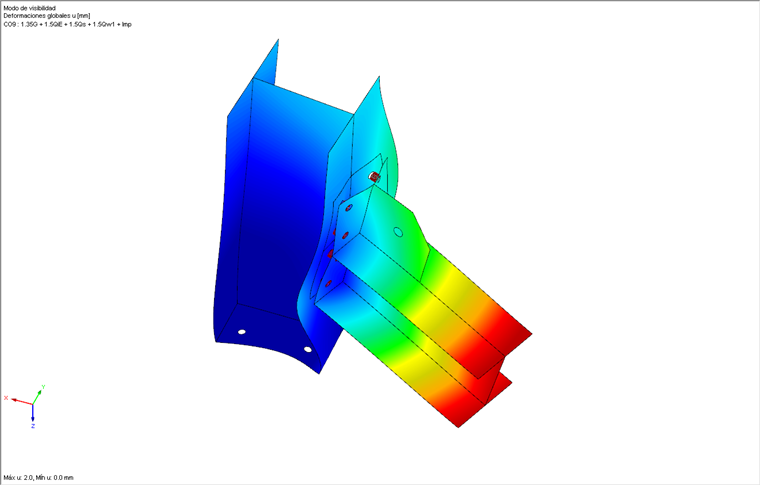

Me gustaría calcular una conexión por perno en RFEM utilizando el método de elementos finitos. ¿La biblioteca de materiales ofrece una opción para seleccionar el material según el grado de resistencia del perno (por ejemplo, 8.8)?
