Desviación en el cálculo de la fórmula al asumir unidades del SI

¿Por qué el resultado del cálculo de la fórmula es más pequeño por un factor de 1.000 en comparación con el cálculo numérico, aunque no hay dimensiones?

Respuesta:

Al introducir fórmulas con valores adimensionales, se asume que se refieren a las unidades del SI. Si la unidad buscada no es una unidad SI sino un múltiplo de la misma (por ejemplo, kN en lugar de N), el resultado se factoriza en consecuencia. Beim Beispiel im Bild wäre 1000 N/m = 1 kN/m.

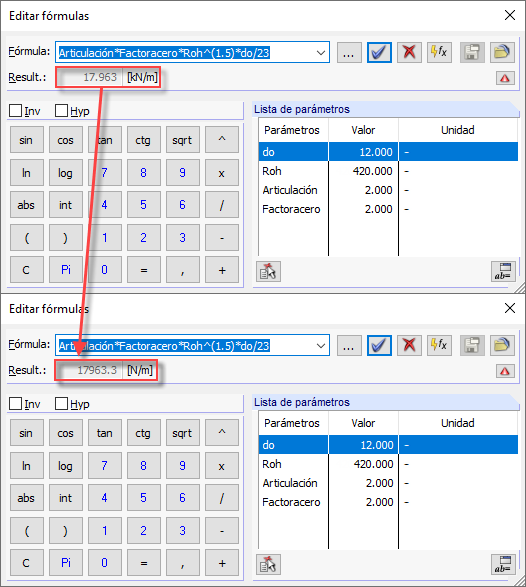

Cálculo con parámetros adimensionales
Cálculo con parámetros adimensionales
