Odpowiedź:

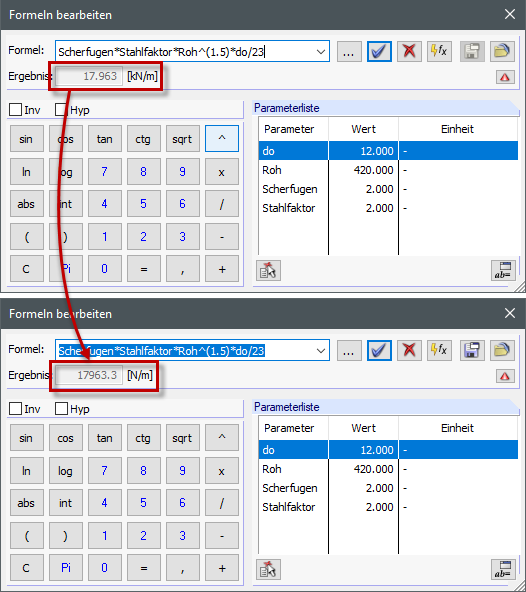

Podczas wprowadzania wzorów, w których wartości nie są podane, przyjmuje się, że odnoszą się one do jednostek układu SI. Handelt es sich bei der gesuchten Einheit nicht um eine SI-Einheit, sondern um ein Vielfaches davon (bspw. kN statt N), so wird das Ergebnis entsprechend faktorisiert. W przykładzie na rysunku 1000 N/m = 1 kN/m.
Pytanie
Dlaczego wynik obliczeń wzoru jest 1000 razy mniejszy niż w przypadku obliczeń numerycznych, mimo że nie podano wymiarów?
Czy mają Państwo jakieś pytania?
