Pregunta

En mi modelo, no es posible crear un nervio en algunas líneas. Aparecen varios mensajes de error.


Respuesta:
En la mayoría de los casos, hay una conexión articulada entre los techos o muros para evitar que los momentos de la losa del techo se transfieran a los muros. Si también hay una articulación de línea y una viga de cuelgue (nervio) en la misma línea, juega un papel importante a qué superficie se asignó la articulación de línea.

Solución

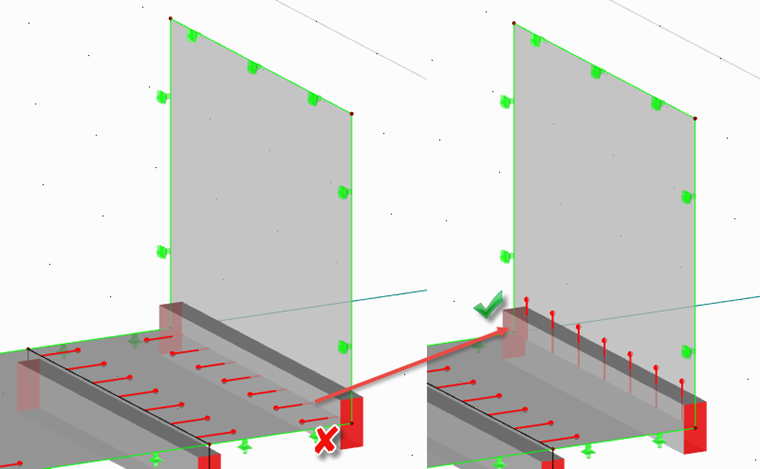

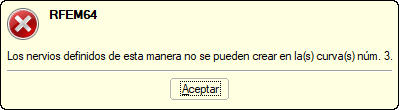

Dado que el nervio generalmente se asigna a la losa del techo, la articulación de la línea se debe asignar al muro (ver figura 01). Si este no es el caso, aparece un mensaje de error (ver figura 02) y se debe interrumpir la creación del nervio.

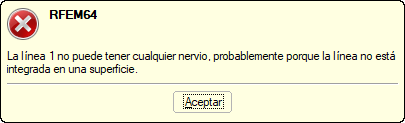

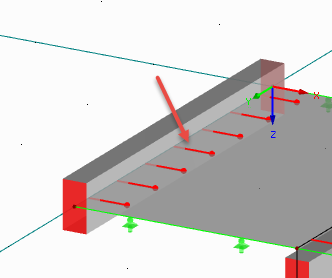

Lo mismo se aplica a las articulaciones lineales en los bordes de la placa libres. Si se ha creado una articulación de línea por error, también aparece un mensaje de error al crear el nervio (ver figura 03 y figura 04).
