Na některých liniích nelze v modelu vytvořit žebro. Zobrazí se několik chybových hlášení.

Odpověď

Ve většině případů jsou stropy nebo stěny spojeny kloubově tak, aby momenty ze stropní desky nebyly přenášeny do stěn. Pokud je liniový kloub a průvlak (žebro) přiřazeny na stejnou linii, je důležité, na kterou plochu má být kloub na linii přiřazen.


Řešení

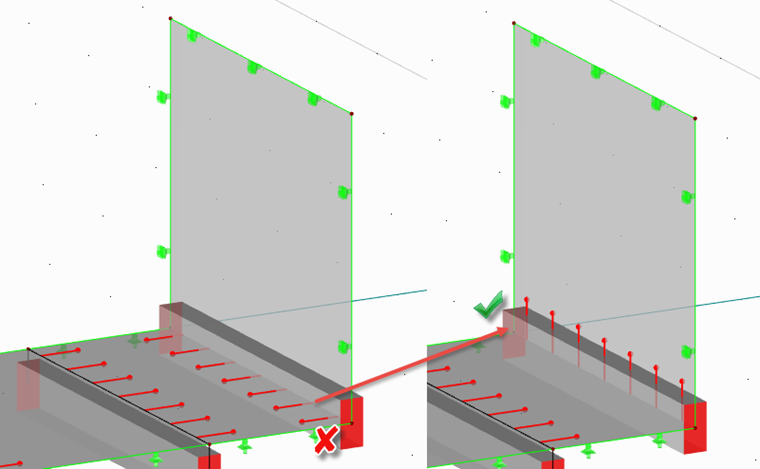

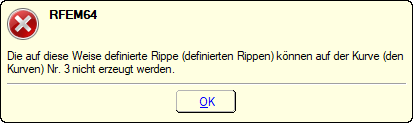

Pokud se žebro obvykle přiřadí stropní desce, je třeba na stěnu zadat liniový kloub (viz Obrázek 1). Pokud tomu tak není, objeví se chybové hlášení (viz obrázek 2) a přesto je třeba přerušit tvorbu žebra.

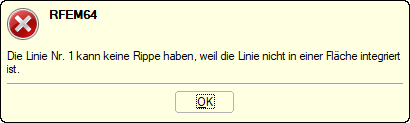

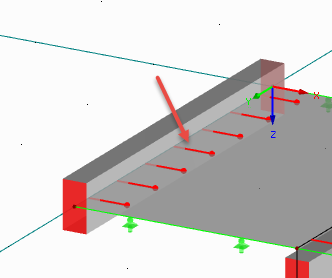

Totéž platí pro liniové klouby na volně ležících hranách desky. Pokud byl liniový kloub vytvořen omylem, RFEM zobrazí při vytváření žebra také chybové hlášení (viz obrázek 3 a obrázek 4).
