Unión de compresión entre superficies: Linienfreigabe für Wandverbindung

Puede realizar tal unión con una liberación de línea. La figura 01 muestra un modelo de ejemplo donde el muro 1 sólo debería transferir esfuerzos de compresión al muro 2.

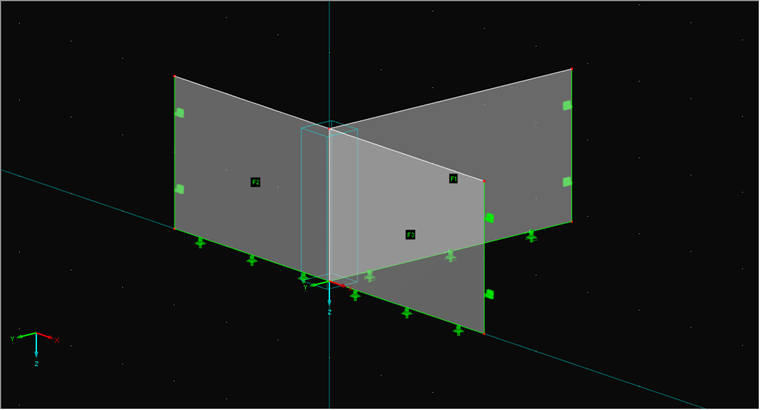

1 Modelo de ejemplo para muro "inclinado"

Primero, se abre el cuadro de diálogo para crear una liberación de línea (figura 02). En el cuadro de diálogo (figura 03), ahora pueden seleccionar las líneas y el tipo de liberación. También se debe crear el tipo. El sistema de coordenadas de la línea especifica la dirección para que se seleccione la liberación "Fijo si vy es positivo" (figura 04).

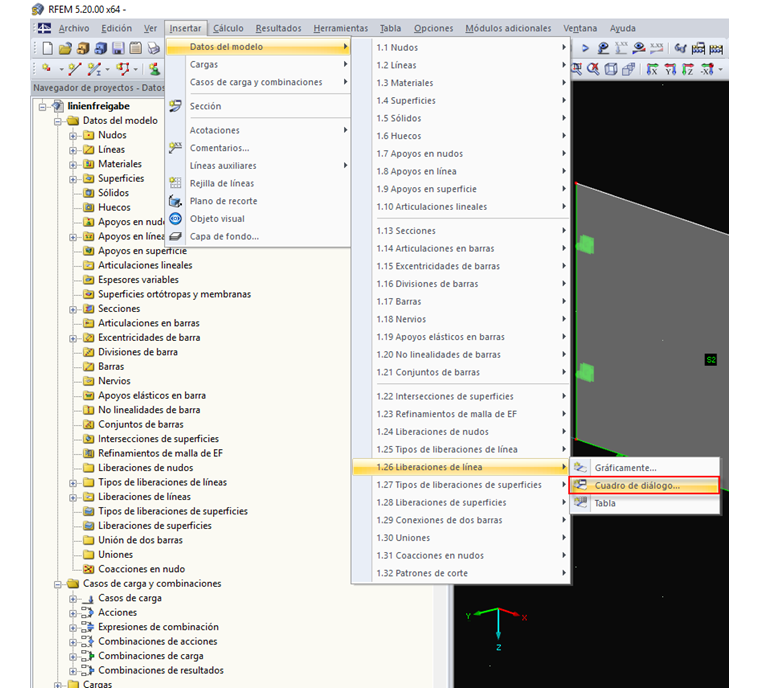

2 Abrir el cuadro de diálogo de la liberación de línea

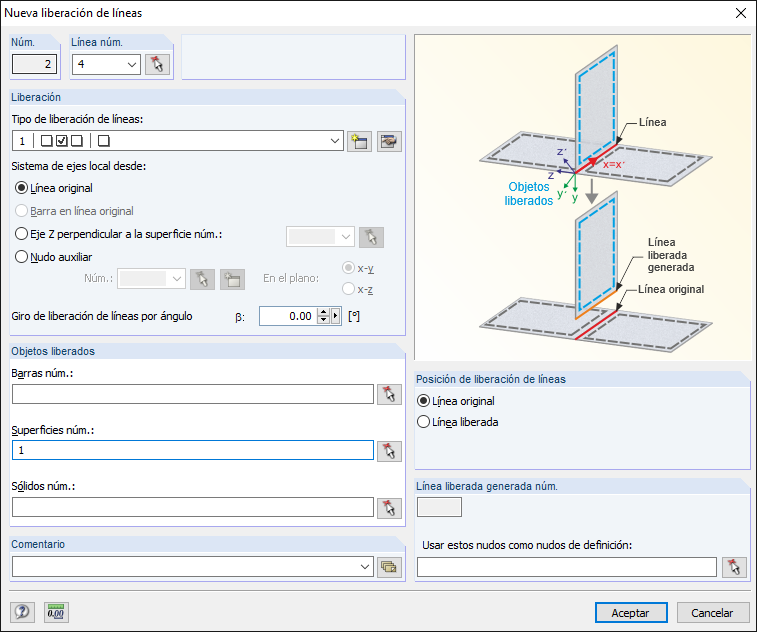

3 Cuadro de diálogo "Nueva liberación de línea"

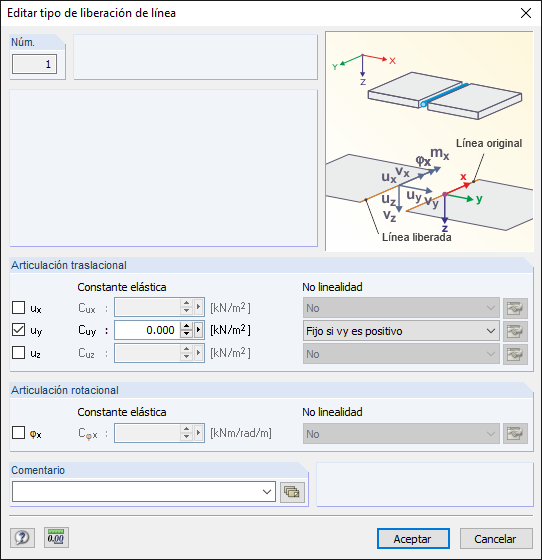

4 Cuadro de diálogo "Editar tipo de liberación de línea"

Las figuras 05 y 06 muestran en dos casos de carga cómo funciona la liberación de línea.

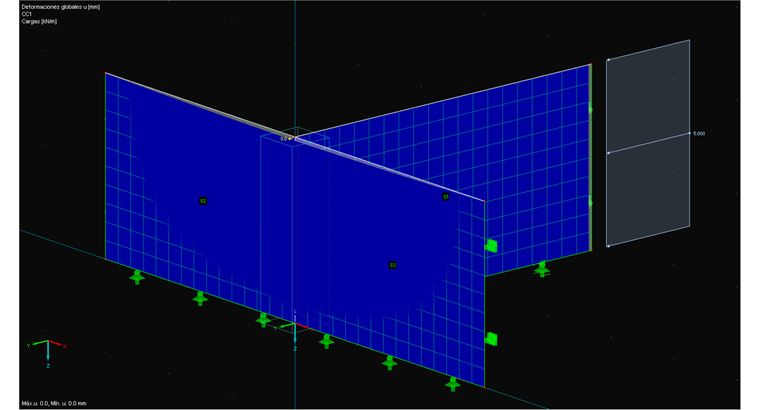

5 Transmisión de la fuerza de compresión de la pared

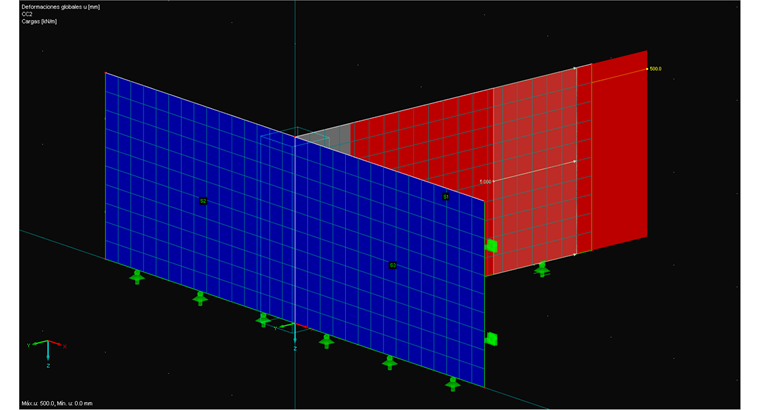

6 Fallo por tracción del muro
