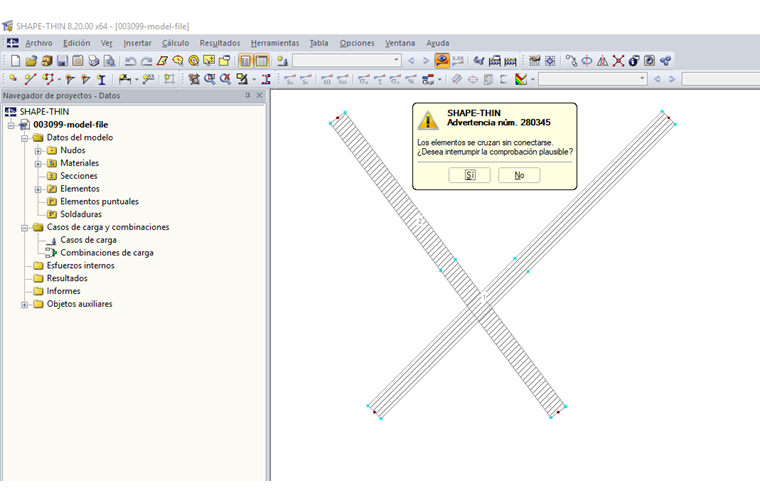

Cuando calculo en SHAPE-THIN, aparece la advertencia núm. 280345 (ver figura 01): "Los elementos se cruzan sin conectarse. ¿Desea interrumpir la comprobación plausible?" ¿Qué puedo hacer?

Respuesta

Los elementos se pueden conectar con la herramienta "Conectar elementos". Para acceder a esta función, use el menú Herramientas → Conectar elementos o el botón de la barra de herramientas correspondiente. En la ventana de trabajo, simplemente dibuje una ventana sobre el área donde se van a conectar los elementos (figura 2). No es necesario capturar los objetos completamente.

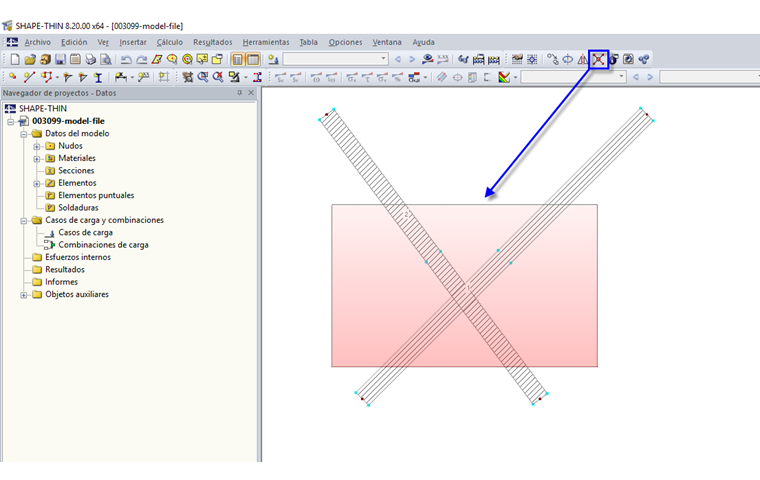

Figura 02 - Conectar elementos

Palabras clave

Advertencia núm. 280345 Sin conectarse Cruzar
