Antwort:

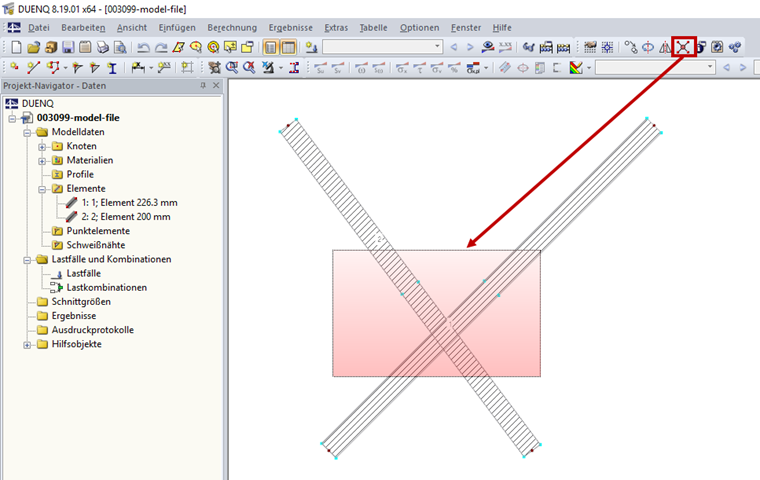

Die Elemente können mit dem Tool "Elemente verbinden" verbunden werden. Die Funktion wird aufgerufen über das Menü Extras → Elemente verbinden oder die entsprechende Schaltfläche in der Symbolleiste. Im Arbeitsfenster ist einfach ein Fenster über dem Bereich aufzuziehen, in dem die Elemente verbunden werden sollen (Bild 2). Die Objekte brauchen nicht vollständig erfasst werden.
Warnung Nr. 280345 in DUENQ

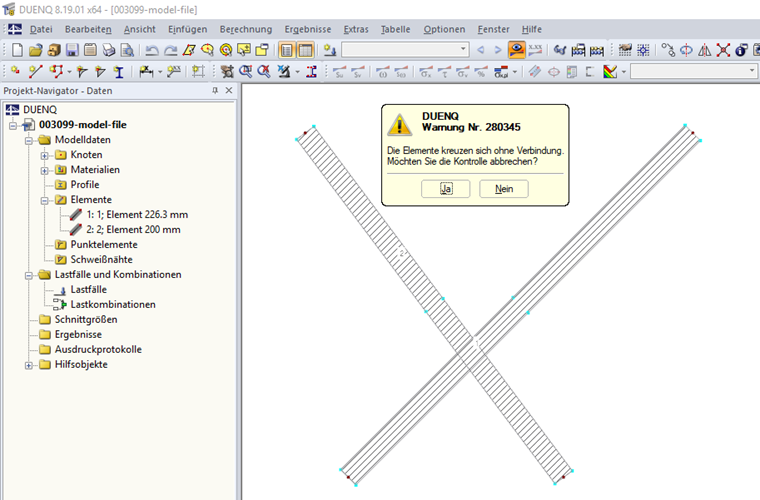

Bei der Berechnung in DUENQ erhalte ich die im Bild 1 dargestellte Warnung Nr. 280345 "Die Elemente kreuzen sich ohne Verbindung. Möchten Sie die Kontrolle abbrechen?" Was ist zu tun?
