¿Cómo puedo corregir el error núm. 1663 relativo a la falta de la entrada de un nervio en la definición de la barra?

Respuesta

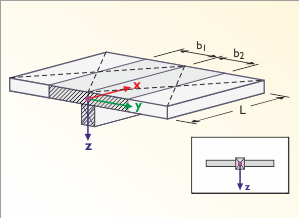

Las barras de nervio están disponibles en RFEm para modelar vigas de cuelgue, nervios y vigas en T o de forjado. Estas unidades de apoyo estructural siempre consisten en una sección de placa plana y una sección de apoyo que se extiende excéntricamente a la placa. Junto con la especificación de la sección de apoyo excéntrica, la viga con el nervio combina la unidad entera que consiste en una sección de la placa plana y la sección de apoyo con la salida de los esfuerzos internos que dependen de la anchura eficaz de la placa para el paquete completo.



Vigas de cuelgue, nervios y vigas en T: modelado y determinación de esfuerzos internos

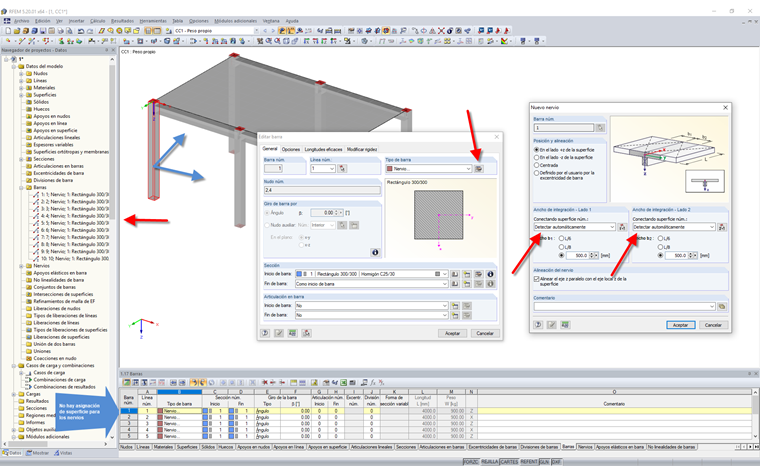

El mensaje de error núm. 1663 aparece si no se asigna al menos una barra con el tipo de barra "Nervio"con la superficie conectada. Esta situación se puede activar al copiar la opción adicional para crear barras nuevas entre los nudos de origen y los nuevos recién generados en base a una plantilla con una definición de nervio.



En este caso, se debe cambiar el tipo de barra de "Nervio" a "Viga" para las barras afectadas.





Palabras clave

Nervio Incompleto 1663
