Réponse:

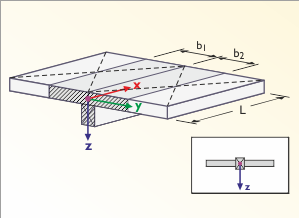

Les barres nervurées sont disponibles dans RFEM pour la modélisation de poutres en retombée, de nervures et de poutres en T. Ces éléments porteurs sont toujours constitués d'une section plate de plaque et d'une section excentrée par rapport à la plaque. La poutre nervurée combine la spécification de la section de poutre excentrée avec l'ensemble de la section plate de plaque et la section d'appui en forme de barre avec les résultats des efforts internes en fonction de la largeur efficace de la plaque pour l'ensemble.

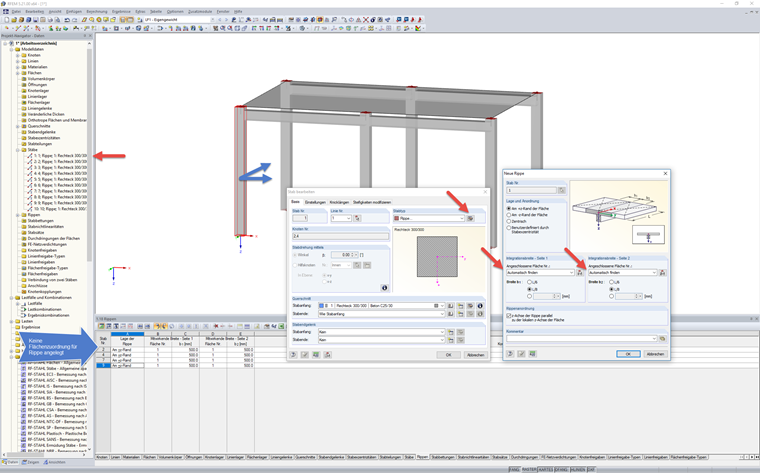

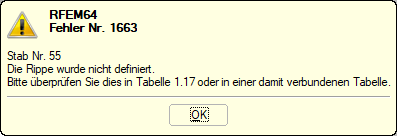

Le message d'erreur n°1663 apparaît si au moins une barre de type « Nervure » ne peut pas être assignée à une surface connectée. Cette situation peut être causée par la copie à l'aide de l'option supplémentaire pour créer de nouvelles barres entre les nœuds d'origine et les nœuds nouvellement générés à partir d'un modèle de barre avec une définition de nervure.
Dans ce cas, vous devez modifier le type des barres affectées de « Nervure » à « Poutre ».
