Respuesta:

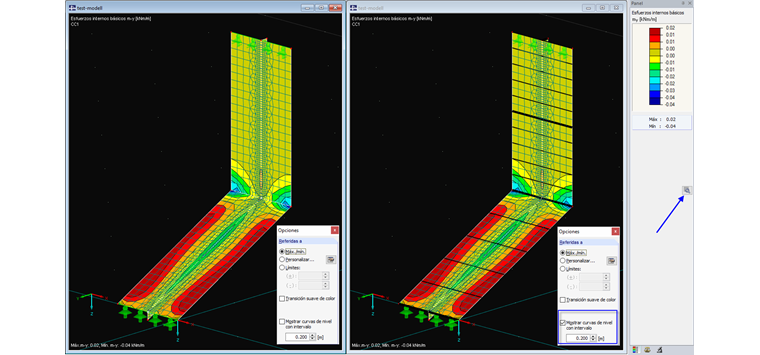

En las opciones para el panel de escala de colores, puede definir curvas de nivel con un intervalo definido por el usuario. La imagen 01 muestra un modelo con y sin curvas de nivel.
Pregunta
¿Es posible visualizar las curvas de nivel en los resultados de la superficie?
