Antwort:

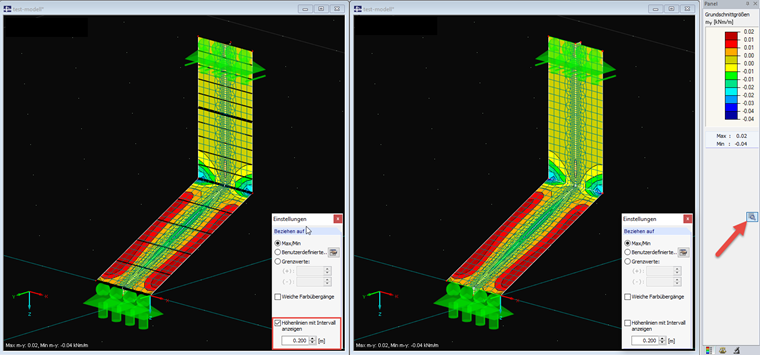

In den Optionen für das Farbspektrum im Panel ist es möglich Höhenlinien mit einem selbst definierten Intervall festzulegen. Im Abbildung 1 wird ein Modell mit und ohne Höhenlinien dargestellt.
Frage
Ist es möglich in den Flächenergebnissen Höhenlinien darzustellen?
