[EN] FAQ 003461 | Mi objetivo es enrejar una placa de agujero circular de una manera mapeada. ¿Es posible tal mallado en RFEM?

FAQ Vídeo explicativo

01
refinamiento de la malla de EF

Volver a preguntas más frecuentes (FAQ)

Este artículo fue traducido por el Traductor de Google

Ver texto original

21. julio 2021

003461

Stefan Frenzel

Modelado | Estructura

Ingeniería industrial y de instalaciones

Estructuras de membranas tensadas

Estructuras ligeras y de aluminio

Silos y tanques de almacenamiento

Análisis estructural

Mi objetivo es mallar una placa de agujeros circular de forma mapeada. ¿Es posible generar una malla de este tipo en RFEM?

Respuesta

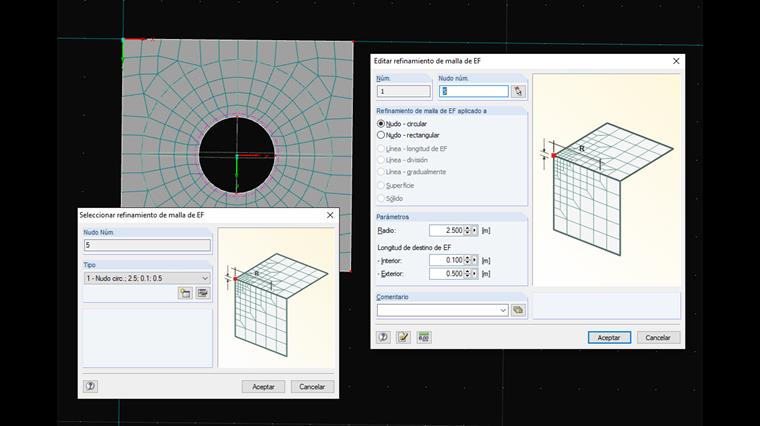

Al usar el refinamiento de la malla de EF, el programa le permite crear una malla de EF mapeada. De este modo, el generador automático de mallas de EF se puede controlar hasta cierto punto. Sin embargo, no es posible usarlo para configurar la geometría de la malla dada.

Palabras clave

Malla de EF Malla asignada

Descargas

Ejemplo de archivo

0 0

Contacte con nosotros

Contacta con Dlubal

¿Ha encontrado su pregunta?
Si no es así, contacte con nosotros a través de nuestro servicio de asistencia gratuito por correo electrónico, chat o fórum, o envíenos su pregunta mediante el formulario en línea.

Formular una pregunta

+34 911 438 160

[email protected]
