Respuesta:

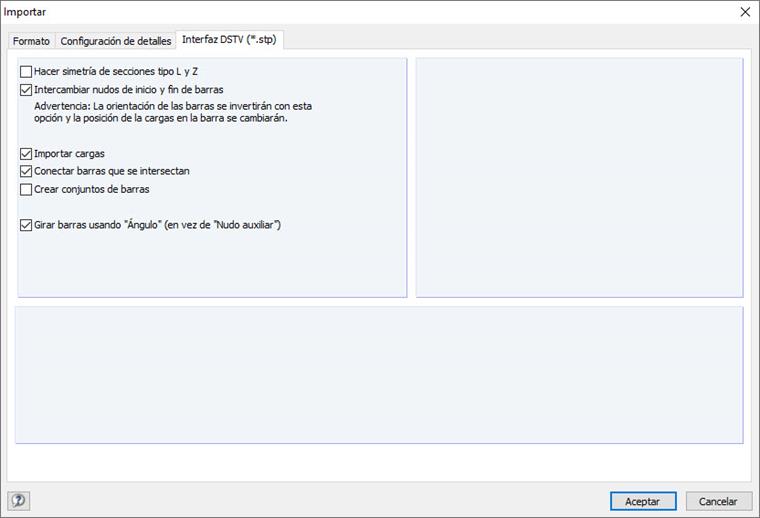

En el cuadro de diálogo Detalle del archivo de importación, es posible seleccionar Ángulos en lugar de Nudos. Ver la figura 01. Si se marca esto, los nudos no utilizados no deberían ocurrir.
Pregunta
Cuando importo un archivo .stp en RFEM, aparecen muchos nodos sin usar. ¿Cómo puedo evitar eso?
