Lorsque j'importe un fichier .stp dans RFEM, de nombreux nœuds inutilisés apparaissent. Comment puis-je éviter cela ?

Q: Lorsque j'importe un fichier .stp dans RFEM, de nombreux nœuds inutilisés apparaissent. Comment puis-je éviter cela ?

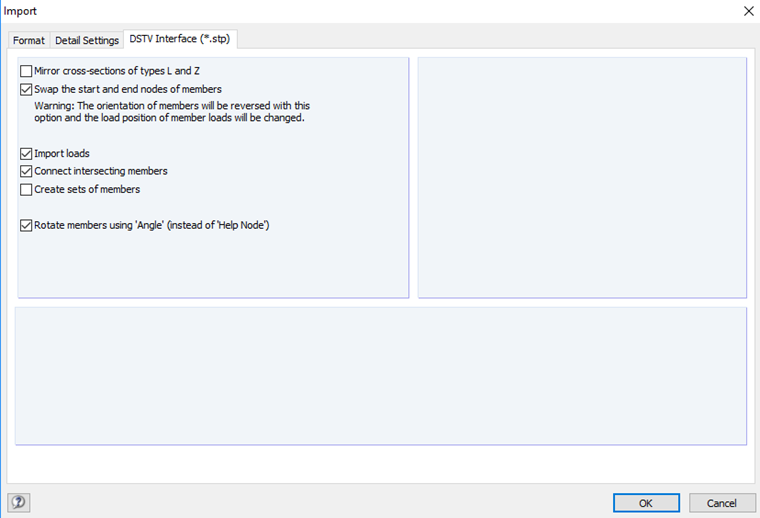

Dans la boîte de dialogue Détails du fichier d'importation, il est possible de sélectionner des angles au lieu de nœuds. (voir la Figure 01). Si cette case est cochée, les nœuds inutilisés ne devraient pas apparaître.

Question

Lorsque j'importe un fichier .stp dans RFEM, de nombreux nœuds inutilis&#233;s apparaissent. Comment puis-je &#233;viter cela ?

Accepted Answer

Dans la bo&#238;te de dialogue D&#233;tails du fichier d'importation, il est possible de s&#233;lectionner des angles au lieu de nœuds. (voir la Figure 01). Si cette case est coch&#233;e, les nœuds inutilis&#233;s ne devraient pas appara&#238;tre.

Eviter les nœuds inutilisés lors de l’importation du fichier .stp dans RFEM 5

Lorsque j'importe un fichier .stp dans RFEM, de nombreux nœuds inutilisés apparaissent. Comment puis-je éviter cela ?
